Thông tin chi tiết sản phẩm:
Thanh toán:
|

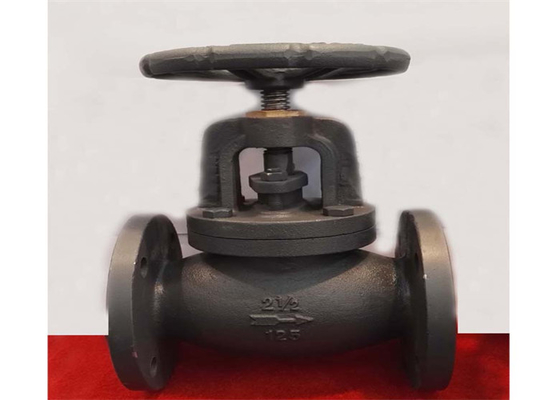

| tên sản phẩm: | Van cầu mặt bích | Áp lực: | Áp suất trung bình |
|---|---|---|---|
| sức mạnh: | Bánh xe vận hành | Tiêu chuẩn: | ANSI, API |
| Vật liệu cơ thể: | Bàn là | Kích cỡ: | 2 "đến 10" |
| Nhiệt độ làm việc: | -10 ℃ đến 150 ℃ | Phương tiện truyền thông: | Nước, Dầu, Hơi nước |
| MÀU SẮC: | Màu đen | Sự liên quan: | Mặt bích, RF |
| Điểm nổi bật: | Van cầu 2 inch 125LB,Van cầu 2 inch chống rỉ,Van cầu API bánh xe gang |
||
Van chặn American Standard và van chặn mặt bích thuộc cùng một loại van.Bộ phận đóng là một đĩa van, và thân van quay xung quanh tâm
| Tiêu chuẩn cơ bản | |
| Mặt bích kết thúc | ASME / ANSI B16.1 |
| Mặt đối mặt | ASME B16.10 |
| Bài kiểm tra | MSSSP-70 |
Loạt van được sử dụng rộng rãi để đóng mở các đường ống có áp suất danh nghĩa nhỏ hơn 125lb
| Kích cỡ: | 2 "-12" |
| Áp suất định mức (PSI) | 125/250 |
| Nhiệt độ Suitbk | <100 ° C |
| Kiểm tra niêm phong | 1,41mpa / 1,38MPa |
| Kiểm tra vỏ | 2.46mpa / 6.0MPa |
| Phương tiện phù hợp: | hơi nước |

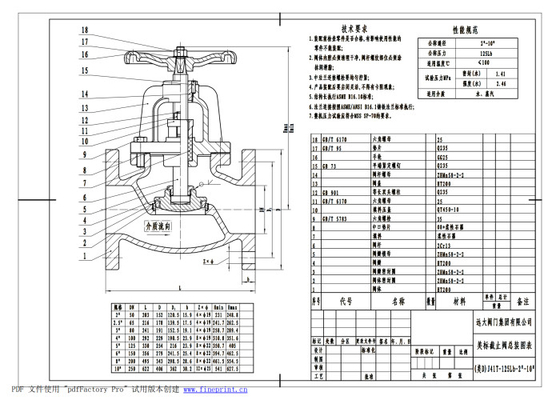

| tên bộ phận | cơ thể người | vòng đệm cơ thể | vòng đĩa | đĩa | thân cây | đóng gói | miếng đệm | chớp | tuyến đóng gói | ca bô | bánh xe | đai ốc bánh xe |
| vật chất | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | than chì | 08+ than chì | 35 | QT450-10 | HT200 | HT200 | Q235 |
| Kích cỡ | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2 " | 50 | 203 | 152 | 120,5 | 15,9 | 4xф19 | 231 | 248,8 | 180 |
| 2-1 / 2 " | 65 | 216 | 178 | 139,5 | 17,5 | 4xф19 | 241,5 | 262,5 | 180 |
| 3 " | 80 | 241 | 191 | 152,5 | 19.1 | 4xф19 | 258,7 | 289,5 | 180 |
| 4" | 100 | 292 | 229 | 190,5 | 23,9 | 8xф19 | 310,8 | 351,6 | 250 |
| 5 " | 125 | 330 | 254 | 216 | 23,9 | 8xф22 | 350,7 | 405 | 250 |
| 6 " | 150 | 356 | 279 | 241,5 | 25.4 | 8xф22 | 394,7 | 462,5 | 300 |
| số 8" | 200 | 495 | 343 | 298,5 | 28,6 | 8xф22 | 461,5 | 554,5 | 360 |
| 10 " | 250 | 622 | 406 | 362 | 30,2 | 12xф25 | 541 | 627,5 | 400 |
1. Sức cản của chất lỏng nhỏ, và hệ số trở lực của nó bằng hệ số cản của đoạn ống có cùng chiều dài.
2. Cấu trúc đơn giản, khối lượng nhỏ và trọng lượng nhẹ.
3. Nó là chặt chẽ và đáng tin cậy.Hiện nay, bề mặt làm kín của van cổng được làm rộng rãi bằng nhựa với hiệu suất làm kín tốt, và đã được sử dụng rộng rãi trong hệ thống chân không.
4. Nó rất dễ dàng để vận hành và đóng mở nhanh chóng.Nó chỉ cần xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển từ xa.
5. Việc bảo trì thuận tiện, cấu trúc của van cổng đơn giản, vòng đệm nói chung có thể di chuyển và việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của quả cầu và bệ van phải được cách ly với môi chất.Khi môi chất đi qua sẽ không gây ra hiện tượng bào mòn bề mặt làm kín van.
7. Nó có một loạt các ứng dụng.Đường kính từ vài mm đến vài mét.Nó có thể được áp dụng từ chân không cao đến áp suất cao.Khi quả bóng quay 90 độ, nó phải có hình cầu ở đầu vào và đầu ra, để cắt dòng chảy
