Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van cầu mặt bích | Kích thước cổng: | DN15-DN200 |
|---|---|---|---|
| Phương tiện truyền thông: | Nước, dầu | Nhiệt độ: | 0 ~ 200 ℃ |
| sức mạnh: | Thủ công | Sự liên quan: | Kết thúc mặt bích |
| MÀU SẮC: | Yêu cầu của khách hàng | Tiêu chuẩn: | DIN |
| Áp lực: | Áp suất trung bình | ||
| Điểm nổi bật: | Van cầu mặt bích bằng gang,van cầu mặt bích nước,van cầu mặt bích bằng thép không gỉ DIN |
||

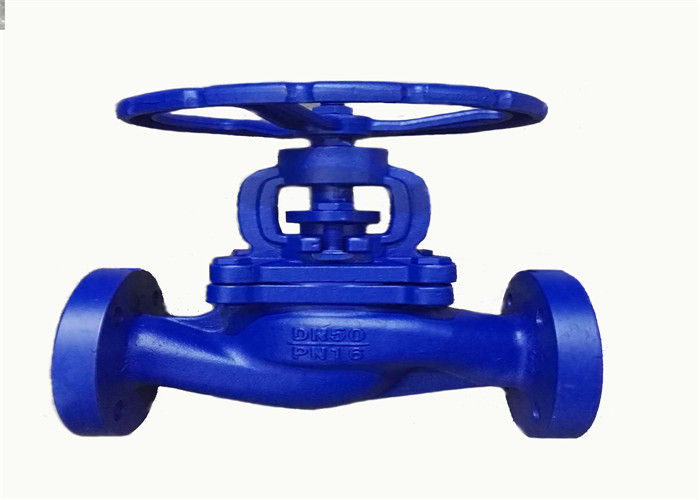

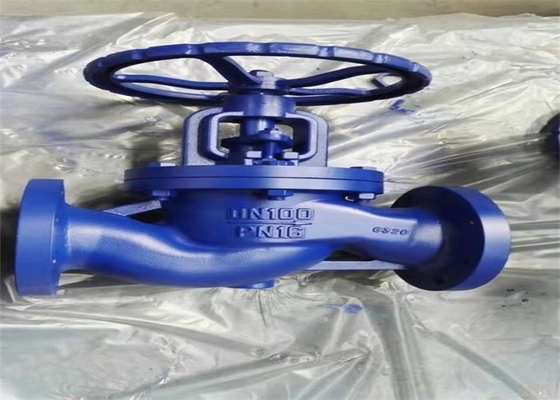

Van chặn tiêu chuẩn của Đức có cấu trúc hợp lý và khả năng làm kín đáng tin cậy.Nó đặc biệt thích hợp cho các chất lỏng dễ cháy, nổ, có độc tính cao và độc hại, dầu truyền nhiệt ở nhiệt độ cao, amoniac lỏng, ethylene glycol và các phương tiện khác.Các chế độ lái của van chặn tiêu chuẩn Đức bao gồm dẫn động bằng tay, dẫn động bánh răng, điện, khí nén, v.v.
Van chặn mặt bích tiêu chuẩn của Đức được áp dụng cho các chất lỏng dễ cháy, nổ, độc hại cao và độc hại, dầu truyền nhiệt nhiệt độ cao, amoniac lỏng, ethylene glycol và các phương tiện chất lỏng công nghiệp khác với áp suất danh nghĩa PN16 ~ pn160 và nhiệt độ làm việc - 29 ~ 350 ℃ .Van chặn tiêu chuẩn của Đức được sử dụng rộng rãi trong ngành công nghiệp hóa dầu, dệt sợi hóa học, sản xuất giấy nhựa, thép điện, cao su in và nhuộm, khí tự nhiên và các hệ thống khí khác, với hiệu suất an toàn và đáng tin cậy.
| DN | L | D | D1 | D2 | bf | Zxd | W |
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4x14 | 96 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4x14 | 96 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4x14 | 120 |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4x19 | 140 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4x19 | 140 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4x19 | 200 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4x19 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22-2 | 8x19 | 240 |
| 100 | 350 | 220 | 180 | 156 | 24-2 | 8x19 | 280 |
| 125 | 400 | 250 | 210 | 184 | 26-2 | 8x19 | 360 |
| 150 | 480 | 285 | 240 | 211 | 26-2 | 8x23 | 360 |
| 200 | 600 | 340 | 295 | 266 | 30-2 | 12x23 | 400 |
| Thiết kế và sản xuất | DIN 3356 |
| Mặt đối mặt | DIN 3202-F1 |
| Mặt bích kết thúc | DIN 2533 PN16 |
| Kích cỡ: | DN15-DN200 |
| Áp suất định mức (MPA) | 1,6 |
| Nhiệt độ Suitbk | ≤200 ° C |
| Kiểm tra niêm phong | 1.8mpa |
| Kiểm tra vỏ | 2,4mpa |
| Phương tiện phù hợp: | hơi, nước, dầu |
| Tên bộ phận | Vật chất |
| Cơ thể người | GG25 / GGG50 |
| Đĩa | SS / A105 |
| Hạt | Thép carbon |
| Ca bô | GG25 / GGG50 |
| Quay tay | GGG-40 |
