Thông tin chi tiết sản phẩm:
Thanh toán:
|

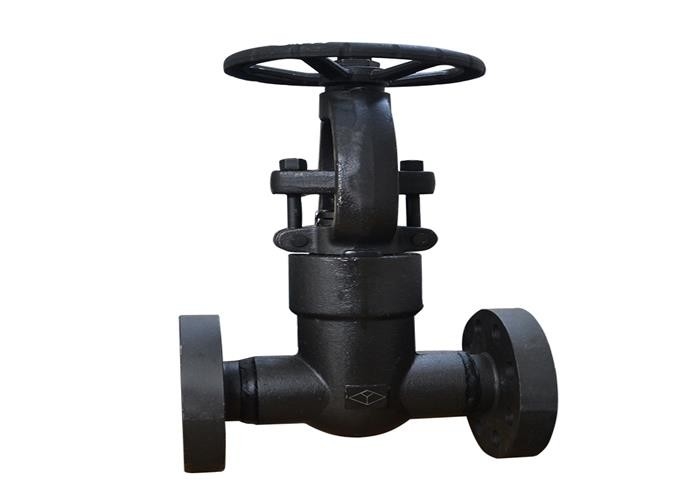

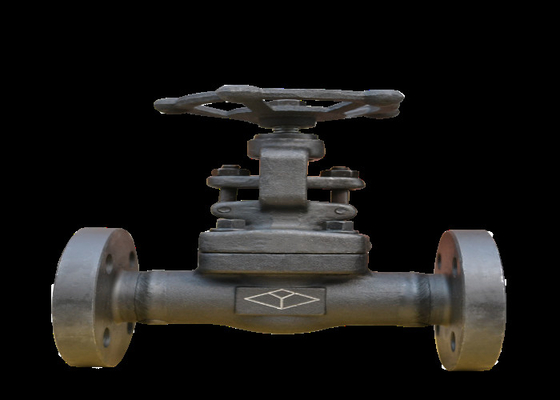

| tên sản phẩm: | Van cổng mặt bích | Vật liệu cơ thể: | A105 |
|---|---|---|---|
| Sự liên quan: | Kết thúc mặt bích | Kích cỡ: | DN15 ~ DN50 |
| Tiêu chuẩn thiết kế: | ANSI | MÀU SẮC: | Yêu cầu của khách hàng; Màu đen |
| Áp lực: | Áp suất trung bình, áp suất cao | Nhiệt độ của môi trường: | Nhiệt độ trung bình, nhiệt độ cao |
| Điểm nổi bật: | Van cổng A105 ANSI,Van cổng ANSI mặt bích,Van cổng thân tăng DN50 |
||
Bộ phận đóng mở của van cổng thép rèn là cổng, và hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng thép rèn chỉ có thể đóng mở hoàn toàn, không được điều chỉnh và tiết lưu.Cửa van cổng thép rèn có hai bề mặt làm kín.Chế độ thường được sử dụng là hai bề mặt làm kín của van cổng tạo thành một hình nêm, và góc nêm thay đổi theo các thông số của van.Các chế độ dẫn động của van cổng thép rèn bao gồm: liên kết thủy lực bằng tay, khí nén, điện và khí nén.Van cổng được chia thành van cổng gang, van cổng gang dẻo, van cổng thép không gỉ, van cổng thép rèn, v.v.
Không được phép sử dụng bánh xe tay, tay cầm và cơ cấu truyền động để nâng hạ, và nghiêm cấm va chạm.
Van cổng đôi phải được lắp đặt theo phương thẳng đứng (nghĩa là thân van ở vị trí thẳng đứng và tay quay ở phía trên).
Van cổng có van rẽ nhánh phải mở van rẽ nhánh trước khi mở (để cân bằng chênh lệch áp suất giữa đầu vào và đầu ra và giảm lực mở).
Van cổng có cơ cấu truyền động phải được lắp đặt theo các quy định trong sách hướng dẫn vận hành sản phẩm.
Nếu van thường xuyên đóng mở, hãy bôi trơn van ít nhất mỗi tháng một lần.
| NPS1 / 2 ～ NPS2, Class150 | ||||||||||
| DN | L | D | D1 | D2 | b | f | n-φd | H (ĐÓNG) | H (MỞ) | W |
| 15 | 108 | 90 | 60.3 | 34,9 | 12 | 2 | 4-15,9 | 142 | 158 | 100 |
| 20 | 117 | 100 | 69,9 | 42,9 | 13,2 | 2 | 4-15,9 | 144 | 159,5 | 100 |
| 25 | 127 | 110 | 79.4 | 50,8 | 14,7 | 2 | 4-15,9 | 170 | 191 | 120 |
| 32 | 140 | 115 | 88,9 | 63,5 | 16.3 | 2 | 4-15,9 | 199 | 255,5 | 160 |
| 40 | 165 | 125 | 98.4 | 73 | 17,9 | 2 | 4-15,9 | 214 | 248 | 160 |
| 50 | 178 | 150 | 120,7 | 92.1 | 19,5 | 2 | 4-19,1 | 244,5 | 286,5 | 180 |
