Thông tin chi tiết sản phẩm:
Thanh toán:
|

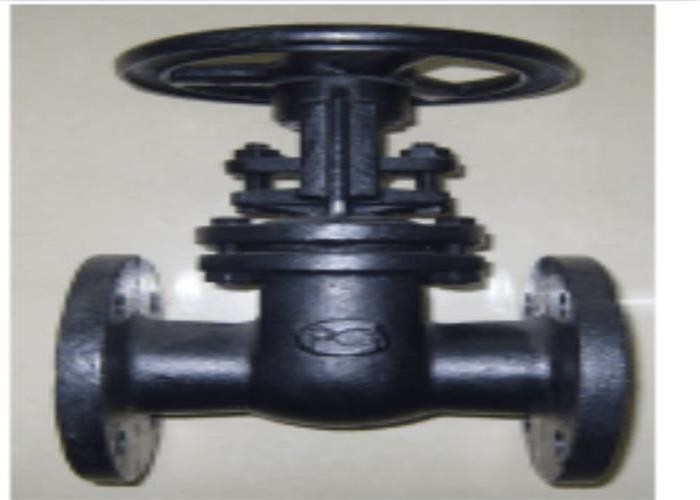

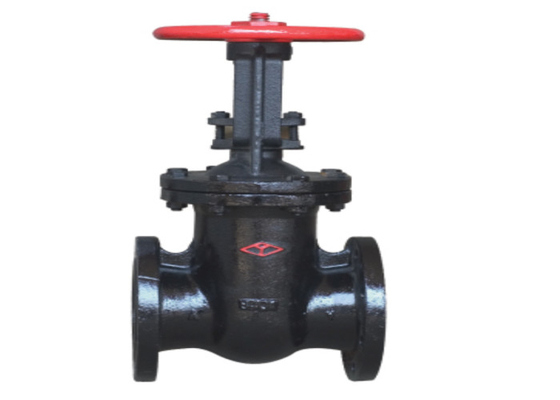

| tên sản phẩm: | Van cổng mặt bích | Vật liệu cơ thể: | ht200 |
|---|---|---|---|
| Trung bình: | dầu nước | Nhiệt độ: | ≤200 ℃ |
| ÁP LỰC: | 10 / 16mpa | MÀU SẮC: | Màu đen |
| mặt đối mặt: | Tiêu chuẩn | Kết cấu: | thân cây vươn lên |
| Sự liên quan: | mặt bích | Vật liệu đĩa: | sắt HT200 |
| Điểm nổi bật: | Tay quay GOST Van cổng thép,Van cổng thép GOST xám,Van cổng gang HT200 |
||
Bộ phận đóng mở của van cổng thép đúc là cánh cổng, và hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể đóng mở hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Chế độ thường được sử dụng là hai bề mặt làm kín của van ram tạo thành hình nêm.Góc nêm thay đổi theo các thông số van, thường là 50. Khi nhiệt độ trung bình không cao, nó là 2 ° 52 '.Cổng của van cổng nêm có thể được làm thành một tổng thể, được gọi là van cổng cứng;Nó cũng có thể được chế tạo thành một thanh ram có thể tạo ra biến dạng nhẹ để cải thiện khả năng sản xuất và bù đắp cho độ lệch của góc của bề mặt niêm phong trong quá trình xử lý.Loại ram này được gọi là ram đàn hồi.
Van cổng thép đúc: được chia thành van cổng thép cacbon, van cổng thép không gỉ, van cổng thép hợp kim thấp (thép molypden chịu nhiệt độ cao crom thuộc loại này), van cổng thép nhiệt độ thấp, v.v.
Ngoài ra còn có các loại thép cụ thể khác nhau dưới các loại van cổng thép đúc khác nhau, thường được sử dụng như sau:
1. Các cấp đúc của van cổng thép cacbon bao gồm: WCA, WCB, WCC, LCB, v.v.;Nhiệt độ áp dụng - 46 ℃ ~ 425 ℃.
2. Các cấp đúc của van cổng bằng thép không gỉ: thép không gỉ 301, thép không gỉ CF8 (tương ứng với thép không gỉ rèn 304), thép không gỉ CF8M (tương ứng với thép không gỉ rèn 316), vv;Nhiệt độ áp dụng - 198 ℃ ~ 816 ℃.
3. Thép hợp kim thấp được chia thành thép hợp kim nhiệt độ cao và thép hợp kim thấp cường độ cao, trong đó thép hợp kim nhiệt độ cao thường được gọi là thép crom molypden.
Các cấp đúc của van cổng bằng thép crom molypden: zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a, v.v. Nhiệt độ áp dụng: 550 ℃ ~ 750 ℃.
Nhiệt độ áp dụng của từng nhãn hiệu vật liệu cụ thể là khác nhau, nhiệt độ này sẽ được lựa chọn tùy theo điều kiện làm việc thực tế.
1. Trước khi lắp đặt, hãy kiểm tra khoang van, bề mặt làm kín và các bộ phận khác, không cho phép bụi bẩn hoặc cát bám vào;
2. Bu lông ở tất cả các bộ phận kết nối phải được siết chặt đồng đều;
3. Kiểm tra để đảm bảo rằng các bộ phận đóng gói được yêu cầu nén để đảm bảo cả độ kín của bao bì và độ mở linh hoạt của ram;
4. Trước khi lắp đặt van, người sử dụng phải kiểm tra mẫu van, kích thước kết nối và chú ý hướng dòng chảy trung bình để đảm bảo phù hợp với yêu cầu của van;
5. Khi lắp đặt van, người sử dụng phải dành không gian cần thiết cho việc dẫn động van;
6. Việc đấu dây của thiết bị truyền động phải được thực hiện theo sơ đồ mạch điện;
7. Van cổng phải được bảo dưỡng thường xuyên, không được va chạm và bóp theo ý muốn để không ảnh hưởng đến việc làm kín.
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| L | 180 | 210 | 230 | 280 | 330 | 450 | 500 | 600 |
| H | 238,6 | 293 | 326 | |||||
| D | 160 | 195 | 215 | 280 | 335 | 390 | 440 | 565 |
| D1 | 125 | 160 | 180 | 240 | 295 | 350 | 400 | 515 |
