Thông tin chi tiết sản phẩm:
Thanh toán:
|

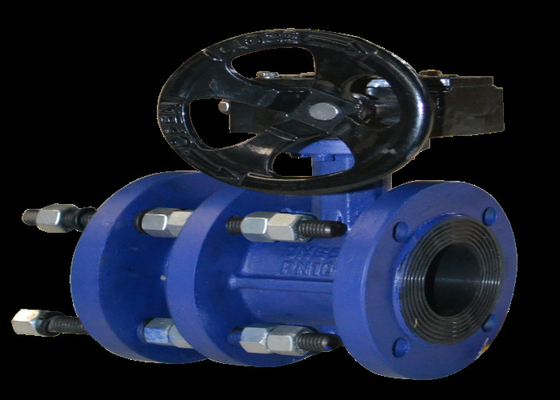

| tên sản phẩm: | Van bướm mặt bích | Vật liệu cơ thể: | Gang thép |
|---|---|---|---|
| ÁP LỰC: | 1.0MPa | Kích cỡ: | DN50 đến DN2000 |
| Màu sắc: | Màu xanh lam hoặc yêu cầu của khách hàng | sức mạnh: | ổ bánh răng sâu |
| Thể loại: | đường trung tâm | liên kết: | mặt bích |
| Đĩa: | Thép đúc | Ống mở rộng: | Sắt xám |
| Điểm nổi bật: | Van bướm thân bằng gang đúc mặt bích,Van bướm thân bằng gang đúc,Van bướm kiểm tra bằng kính thiên văn |
||
Loại van này có thể được sử dụng rộng rãi trong cấp thoát nước và ống khí trong các lĩnh vực thực phẩm, y học, công nghiệp hóa chất, dầu khí, điện điện tử, công nghiệp dệt may, sản xuất giấy, v.v. Nó có chức năng điều chỉnh thông lượng, tăng cường trung bình và bù đắp sự tiêu hao của ống khi nóng và ống trong lạnh.
| áp lực | 1,0 mpa |
| Kiểm tra vỏ (nước) | 1,5 mpa |
| kiểm tra niêm phong (nước) | 1,1 mpa |
| nhiệt độ | 80 ℃ |
| Vật liệu cơ thể | Sắt xám |
| Đĩa | thép đúc |
| Thân cây | 2Cr13 |
| Ống mở rộng | Sắt xám |
| Ốc lắp cáp | Than chì nhẹ nhàng |
| 型号Thể loại | DN danh nghĩa (mm) | L | Lmin | Lmax | MỘT | B | D | D1 | D2 | nd | H | H1 |
| SD343X / F-10 | 50 | 171 | 156 | 186 | 180 | 200 | 165 | 125 | 99 | 4-18 | 80 | 309 |
| 65 | 175 | 160 | 190 | 180 | 200 | 185 | 145 | 118 | 4-18 | 95 | 337 | |
| 80 | 182 | 166 | 198 | 180 | 200 | 200 | 160 | 132 | 8-18 | 98 | 347 | |
| 100 | 208 | 188 | 228 | 180 | 200 | 220 | 180 | 156 | 8-18 | 114 | 373 | |
| 125 | 220 | 201 | 240 | 180 | 200 | 250 | 210 | 184 | 8-18 | 128 | 405 | |
| 150 | 226 | 206 | 246 | 270 | 280 | 285 | 240 | 211 | 8-22 | 139 | 440 | |
| 200 | 242 | 219 | 265 | 400 | 425 | 340 | 295 | 266 | 8-22 | 174 | 612 | |
| 250 | 267 | 240 | 295 | 400 | 425 | 390 | 350 | 319 | 12-22 | 215 | 693 | |
| 300 | 282 | 254 | 308 | 450 | 560 | 445 | 400 | 370 | 12-22 | 245 | 747 | |
| 350 | 300 | 272 | 327 | 450 | 560 | 505 | 460 | 429 | 16-22 | 270 | 802 | |
| 400 | 338 | 308 | 368 | 535 | 580 | 565 | 515 | 480 | 16-26 | 305 | 991 | |
| 450 | 340 | 310 | 370 | 535 | 580 | 615 | 565 | 530 | 20-26 | 325 | 1037 | |
| 500 | 362 | 332 | 392 | 535 | 580 | 670 | 620 | 582 | 20-26 | 360 | 1127 | |
| 600 | 408 | 375 | 441 | 570 | 660 | 780 | 725 | 682 | 20-30 | 445 | 1377 | |
| 700 | 430 | 400 | 460 | 750 | 730 | 895 | 840 | 794 | 24-30 | 505 | 1496 | |
| 800 | 475 | 445 | 499 | 750 | 730 | 1015 | 950 | 901 | 24-30 | 560 | 1584 | |
| 900 | 490 | 460 | 520 | 750 | 730 | 1110 | 1050 | 1001 | 28-30 | 630 | 1676 | |
| 1000 | 565 | 530 | 600 | 900 | 750 | 1230 | 1160 | 1112 | 32-33 | 680 | 1760 | |
| 1200 | 623 | 571 | 675 | 1000 | 925 | 1455 | 1380 | 1328 | 36-36 | 795 | 2018 | |
| 1400 | 722 | 682 | 760 | 1000 | 925 | 1675 | 1590 | 1530 | 36-36 | 900 | 2363 | |
| 1600 | 815 | 770 | 860 | 1000 | 925 | 1915 | 1820 | 1750 | 40-36 | 1100 | 2723 | |
| 1800 | 880 | 830 | 930 | 1100 | 980 | 2115 | Năm 2020 | 1950 | 44-39 | 1124 | 2844 | |
| 2000 | 970 | 920 | 1020 | 1100 | 980 | 2325 | 2230 | 2150 | 48-42 | 1292 | 3127 |
