Thông tin chi tiết sản phẩm:
Thanh toán:
|

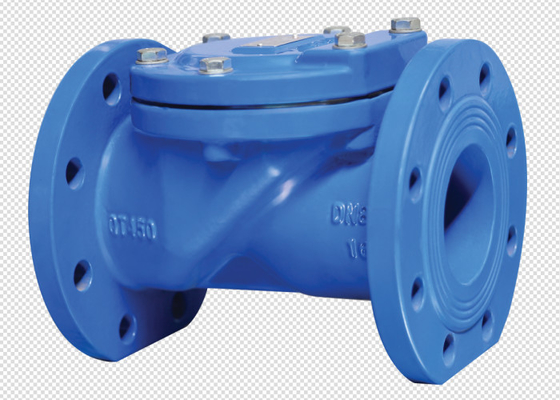

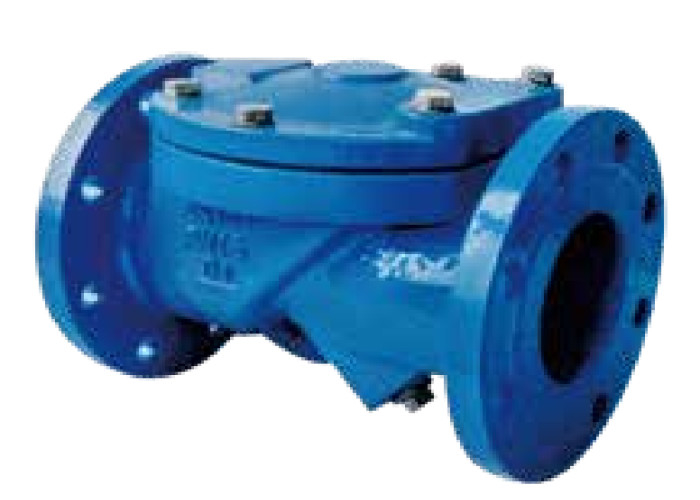

| tên sản phẩm: | Van kiểm tra xoay | MÀU SẮC: | Yêu cầu của khách hàng, màu xanh lam |
|---|---|---|---|
| Vật liệu cơ thể: | Sắt xám / Sắt dẻo | Sự liên quan: | Kết thúc mặt bích |
| Nhiệt độ làm việc: | -10 đến 80 ℃ | Phương tiện truyền thông: | Nước uống |
| ÁP LỰC: | 1.6mpa | Kích cỡ: | DN50 đến DN200 |
| Đĩa: | NBR + Q235 | Tiêu chuẩn: | GB |
| Điểm nổi bật: | Van kiểm tra xoay mặt bích bằng sắt xám,Van kiểm tra xoay mặt bích hình nêm cao su,Van kiểm tra xoay sắt dẻo 1.6mpa |
||
Thiết kế các bộ phận của van một chiều nắp cao su H44X (SFCV) chủ yếu bao gồm ba phần chính: thân van, nắp ca-pô và nắp cao su
Nắp cao su trong van được làm bằng thép tấm, thanh thép và vải nylon gia cố làm nền, bên ngoài được bao phủ bởi lớp cao su.Tuổi thọ của nắp van có thể đạt 1 triệu lần.Van một chiều nắp cao su H44X (SFCV) sử dụng thiết kế vùng dòng chảy đầy đủ, có đặc điểm tổn thất đầu nhỏ, không dễ tích tụ đồ lặt vặt, bảo trì đơn giản, v.v.Van một chiều nắp cao su H44X (SFCV) chủ yếu áp dụng cho hệ thống cấp thoát nước nằm ngang.Nó có thể được lắp đặt ở đầu ra nước của máy bơm để ngăn chặn dòng chảy ngược và búa nước làm hỏng máy bơm.Van một chiều nắp cao su H44X (SFCV) cũng có thể được lắp đặt trên đường ống nhánh của đường ống đầu vào và đầu ra của bể chứa để ngăn nước bể bơi chảy ngược trở lại hệ thống cấp nước.Van một chiều thường thích hợp cho môi trường sạch, không dùng cho môi trường chứa các hạt rắn và độ nhớt cao.
| mm | L | D | D1 | D2 | bf | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
Tính năng
| Cơ thể người | Sắt dẻo |
| Ca bô | Sắt dẻo |
| Đĩa | NBR + Q235 + Tay áo lưới sợi nylon |
| Miếng đệm | NBR |
| Áp suất định mức | 1,6 mpa |
| thử nghiệm sheel (nước) | 1,76 mpa |
| kiểm tra niêm phong (nước) | 2,4 mpa |
| nhiệt độ | -10 đến 80 ℃ |
