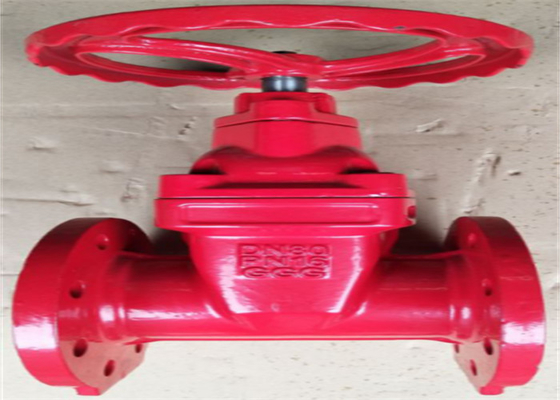

Van cổng chống cháy Mặt bích cuối bằng sắt dẻo 1.6 Mpa Van chống cháy

Giới thiệu

Van cổng phốt mềm, van công nghiệp, bộ phận đóng mở của van cổng phốt mềm chính là cửa van.Hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Hai bề mặt làm kín của van Mode RAM được sử dụng phổ biến nhất tạo thành một hình nêm, và góc nêm thay đổi theo các thông số của van.Đường kính danh nghĩa là DN50 ~ DN1200 và nhiệt độ làm việc: ≤ 200 ℃.

Nguyên tắc sản phẩm

Cổng của van cổng nêm có thể được làm thành một tổng thể, được gọi là van cổng thép;Nó cũng có thể được chế tạo thành một thanh ram có thể tạo ra biến dạng nhẹ để cải thiện khả năng sản xuất và bù đắp cho độ lệch của góc của bề mặt niêm phong trong quá trình xử lý.Loại ram này được gọi là ram đàn hồi.

Van cổng con dấu mềm được chia thành van cổng con dấu mềm có thân tăng và van cửa con dấu mềm không có thân tăng.Nói chung, có các ren hình thang trên thanh nâng.Thông qua đai ốc ở giữa ram và rãnh dẫn hướng trên thân van, chuyển động quay được biến đổi thành chuyển động thẳng, tức là mômen hoạt động được biến đổi thành lực đẩy hoạt động.Khi van được mở, khi chiều cao nâng của ram bằng 1: 1 lần đường kính van, kênh chất lỏng hoàn toàn không bị chặn, nhưng không thể giám sát vị trí này trong quá trình hoạt động.Trong thực tế sử dụng, đỉnh của thân van được sử dụng làm điểm đánh dấu, tức là vị trí không thể mở được được sử dụng làm vị trí mở hoàn toàn của nó.Để xét hiện tượng khóa do thay đổi nhiệt độ, người ta thường mở đến vị trí cực đại rồi vặn ngược lại 1 / 2-1 lượt như vị trí van mở hoàn toàn.Do đó, vị trí mở hoàn toàn của van phải được xác định theo vị trí của RAM (tức là hành trình).Loại van này thường phải được lắp đặt theo chiều ngang trong đường ống

Kích thước
