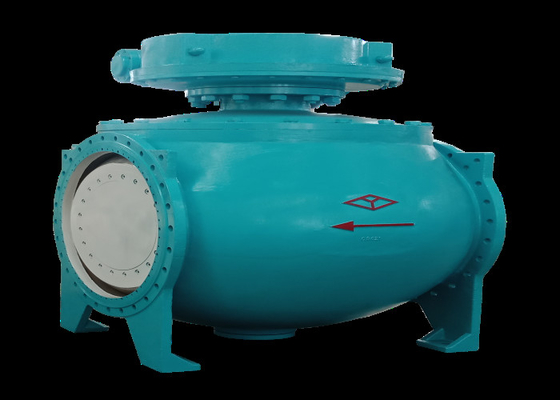

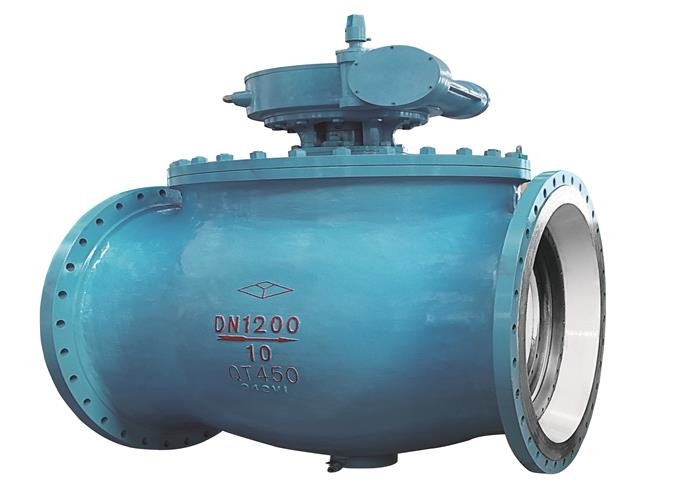

Mặt bích sắt dễ uốn Van bán cầu lệch tâm Van bi nổi

Sử dụng:

Van có thể được sử dụng để ngăn môi chất khỏi dòng điện bất lợi trong bất kỳ hệ thống đường ống nào.

nguyên tắc làm việc

Van được mở khóa hoặc bị chặn bằng cách xoay chuỗi van.Van bi có ưu điểm là công tắc nhẹ và khối lượng nhỏ.Nó có thể được làm thành một đường kính lớn, niêm phong đáng tin cậy, cấu trúc đơn giản và bảo trì thuận tiện.Bề mặt làm kín và mặt cầu thường kín, không dễ bị môi trường ăn mòn.Nó đã được sử dụng rộng rãi trong các ngành công nghiệp khác nhau

phong cách cấu trúc

1. Loại gắn trên: nó chủ yếu nhắm vào môi trường có độ xói mòn và mài mòn nghiêm trọng.Kết cấu lắp trên cao rất thuận tiện cho việc thay thế và bảo dưỡng các bộ phận đóng mở bị hư hỏng.Không cần phải tháo toàn bộ van khỏi đường ống, giúp tiết kiệm đáng kể thời gian và chi phí bảo trì.

2. Loại gắn bên: loại gắn bên có cấu trúc nhỏ gọn và trọng lượng van nhẹ.Nó phù hợp cho những trường hợp cần không gian lắp đặt van.

đặc tính

① Van bán cầu lệch tâm là một cấu trúc được lắp trên cùng.Van được lắp đặt trên đường ống có thể được kiểm tra trực tiếp và sửa chữa trực tuyến, điều này có thể giảm hiệu quả việc tắt thiết bị và giảm chi phí.

② Van bán cầu lệch tâm là thiết kế một chỗ ngồi.Vấn đề môi chất trong khoang van ảnh hưởng đến an toàn sử dụng do áp suất tăng bất thường đã được loại bỏ.

③ Thiết kế mô-men xoắn thấp.Thân van với thiết kế cấu tạo đặc biệt có thể đóng mở dễ dàng chỉ với một tay cầm nhỏ.

④ Không có ma sát giữa mở và đóng.Chức năng này hoàn toàn giải quyết được vấn đề rằng niêm phong của van [wiki] truyền thống [/ wiki] bị ảnh hưởng bởi ma sát lẫn nhau giữa các bề mặt làm kín.

⑤ Kết cấu phớt chặn hình nêm.Van được làm kín bằng cách nhấn nêm bi vào chân van bằng lực cơ học do thân van cung cấp, do đó độ kín của van không bị ảnh hưởng bởi sự thay đổi của áp suất chênh lệch đường ống và hiệu suất làm kín được đảm bảo một cách đáng tin cậy dưới nhiều hình thức khác nhau. điều kiện làm việc.

⑥ Cấu trúc tự làm sạch bề mặt làm kín của van bán cầu lệch tâm.Khi quả cầu nghiêng ra khỏi bệ van, chất lỏng trong đường ống đi qua 360 ° đồng đều dọc theo bề mặt làm kín của quả cầu, điều này không chỉ loại bỏ cặn bẩn cục bộ trên bệ van bởi chất lỏng tốc độ cao mà còn rửa sạch loại bỏ sự tích tụ trên bề mặt niêm phong, để đạt được mục đích tự làm sạch

Mục đích chính

1. Sức cản của chất lỏng nhỏ, và hệ số trở lực của nó bằng hệ số cản của đoạn ống có cùng chiều dài.

2. Cấu trúc đơn giản, khối lượng nhỏ và trọng lượng nhẹ.

3. Nó là chặt chẽ và đáng tin cậy.Bề mặt làm kín của van bi rộng rãi được làm bằng nhựa với hiệu suất làm kín tốt.Nó cũng đã được sử dụng rộng rãi trong hệ thống chân không.

4. Nó rất dễ dàng để vận hành và đóng mở nhanh chóng.Nó chỉ cần xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển từ xa.

5. Việc bảo trì thuận tiện, cấu trúc của van bi đơn giản, vòng đệm nói chung có thể di chuyển và việc tháo rời và thay thế tương đối thuận tiện.

6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của quả cầu và bệ van được cách ly với môi chất.Khi môi chất đi qua sẽ không gây ra hiện tượng bào mòn bề mặt làm kín van.

7. Nó có nhiều ứng dụng, từ đường kính nhỏ đến vài mm và đường kính lớn đến vài mét.Nó có thể được áp dụng từ chân không cao đến áp suất cao.Khi quả bóng quay 90 độ, đầu vào và đầu ra phải có hình cầu, để cắt dòng chảy.

Chức năng và đặc điểm kỹ thuật
