Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van cầu mặt bích | Vật liệu cơ thể: | Sắt dẻo |
|---|---|---|---|
| Nhiệt độ của môi trường: | Nhiệt độ trung bình | Kích cỡ: | DN50 ~ DN200 |
| ÁP LỰC: | Áp suất trung bình | Sự liên quan: | Kết thúc mặt bích |
| MÀU SẮC: | Yêu cầu của khách hàng | ||
| Làm nổi bật: | Van cầu chống ăn mòn Gang,Van cầu 1.6 Mpa Gang,Van cầu mặt bích pit tông |
||
Van có thể được sử dụng để đóng mở trên đường ống và thiết bị có môi chất không ăn mòn, và thường không dùng để điều tiết.

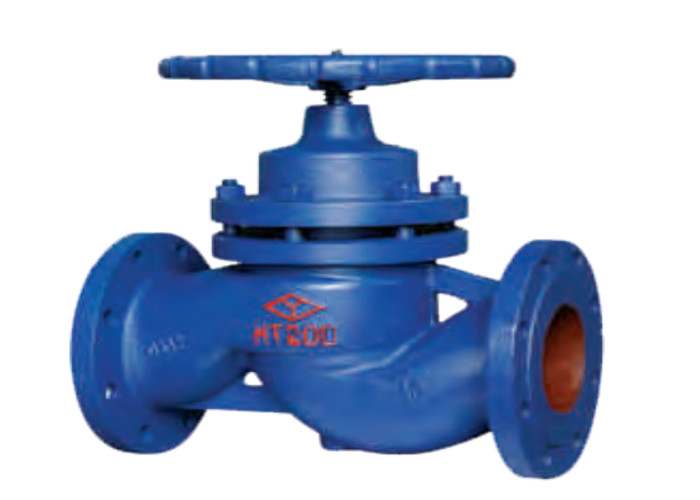

Van có cấu tạo gồm thân van, nắp van, pít tông, vòng đệm, giá đỡ, thanh van, tay quay và các bộ phận khác.Bằng cách quay tay quay, thanh van sẽ quay và nâng lên hoặc hạ xuống, để điều khiển pít tông lên hoặc xuống để mở hoặc đóng.Lỗ nhỏ trên nắp van được sử dụng để phát hiện rò rỉ
1. Kết cấu hợp lý và nhỏ gọn, khối lượng nhỏ, hình dáng của thân van là thùng hoặc thuôn, và hình dạng đẹp.
2. Mở và đóng, và con dấu an toàn và đáng tin cậy.
3. Chân van có thể thay thế được.
4. Nó có đặc tính dòng chảy tốt, có thể phân phối dòng chảy hợp lý và giải quyết vấn đề mất cân bằng thủy lực trong mạng lưới đường ống.
1. Sản phẩm này cần được bảo quản trong kho khô ráo, nghiêm cấm để ngoài trời.
2. Cần bảo dưỡng thường xuyên để bảo quản được lâu dài.
3. Thử áp suất phải được tiến hành trước khi lắp đặt và chỉ có thể tiến hành lắp đặt sau khi đáp ứng các yêu cầu.
4. Làm sạch khoang bên trong của đường ống và van trước khi lắp đặt.
5. Không siết chặt chốt cổng giữa khi van đang mở.
6. Sản phẩm sau khi được lắp đặt không được chịu tác động của ngoại lực lớn.
7. Các điều kiện hoạt động phải phù hợp với các yêu cầu trong đặc điểm kỹ thuật hoạt động.
8. Khi van mới được đưa vào hoạt động, các đai ốc trên nắp van phải được siết chặt từng cái một.Thao tác này phải được thực hiện trong vòng một giờ sau khi van đạt đến nhiệt độ làm việc và van phải được đóng hoàn toàn.
9. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4 ℃, phải cung cấp bảo vệ cách nhiệt;Khi nó được sử dụng làm van cuối, ống đồng hoặc áo khoác phải được sử dụng để sưởi ấm nhằm ngăn nhiệt độ thành ống thấp hơn 0 ℃.
10. Nghiêm cấm lắp đặt và sử dụng nó trên đường ống chịu rung động hoặc thay đổi nhanh chóng của nhiệt độ trung bình.
11. Xoay bánh xe tay theo chiều kim đồng hồ để đóng và ngược lại để mở.
12. Sản phẩm này có thể lắp đặt theo bất kỳ hướng nào, nhưng lưu ý hướng dòng chảy trung bình phù hợp với hướng mũi tên trên thân van
| Thể loại | DN | (mm) | ||||||||
| L | D | D1 | D2 | bf | Z-Φd | H | H1 | D0 | ||
| U41S-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 130 | 156 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 150 | 185 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 168 | 210 | 100 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 180 | 225 | 120 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 200 | 250 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 210 | 265 | 160 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 242 | 310 | 200 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 265 | 330 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 275 | 345 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 363 | 468 | 360 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 451 | 540 | 360 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 557 | 730 | 450 | |
