Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Phương tiện truyền thông: | Nước uống |
|---|---|---|---|
| Vật liệu cơ thể: | Sắt xám | Sự liên quan: | mặt bích |
| Áp lực công việc: | 1,0-1,6Mpa (10-25bar) | Kích cỡ: | DN15 ~ DN250 |
| Màu sắc: | màu xanh lam, Yêu cầu của khách hàng | Nhiệt độ của môi trường: | Nhiệt độ bình thường |
| Điểm nổi bật: | Van bi nổi chống rỉ,Van bi nổi chống ăn mòn,Van bi nhiệt độ cao 1 |
||
Van này áp dụng cho đường ống dẫn nước, hơi hoặc dầu là môi chất không ăn mòn và đường ống phải có áp suất danh định làm việc là ≤ 1,6 mpa
1. Qj41mf-16 là kết nối mặt bích, và sản phẩm tuân theo tiêu chuẩn GB / T 15185 cho van bi sắt và đồng.

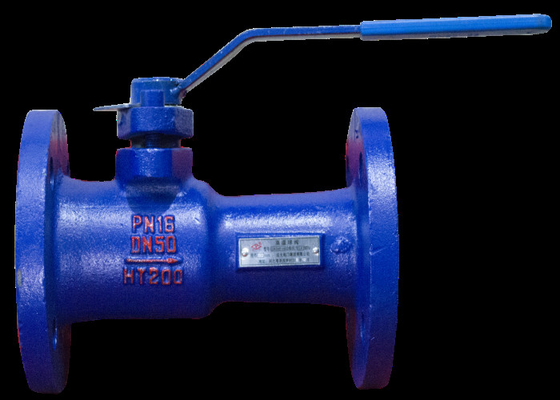

2. Van là một van bi nhiệt độ cao tích hợp.Van có cấu tạo gồm thân van, bi, trụ van, tay cầm và các bộ phận khác.Tay cầm song song với trục đường ống cho biết van đang ở vị trí mở và vuông góc với trục đường ống cho biết van đang ở vị trí đóng.Nó có thể được mở và đóng bằng cách xoay tay cầm 90 °;Nó có các ưu điểm về hiệu suất ổn định, niêm phong đáng tin cậy, lực ma sát nhỏ, công tắc đèn, khả năng chịu nhiệt độ cao, chống mài mòn, chống dầu, chống ăn mòn, tuổi thọ lâu dài, v.v.
| Cơ thể người | Sắt xám |
| Quả bóng | Thép không gỉ |
| Thân cây | Thép |
| Nhẫn | PTFE |
| Thể loại |
DN |
(mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
