Thông tin chi tiết sản phẩm:
Thanh toán:
|

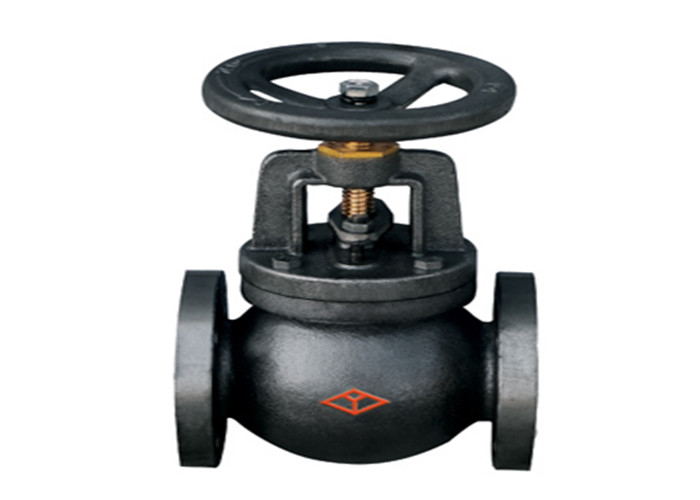

| Tên sản phẩm: | Van cầu mặt bích | Vật liệu cơ thể: | Thép carbon |
|---|---|---|---|
| Trung bình: | Dầu khí | Kích thước: | DN50-DN200MM |
| Sự liên quan: | Kết thúc mặt bích | Màu sắc: | Yêu cầu của khách hàng |
| Loại van: | Van cầu | Quyền lực: | Thủ công |
| Sức ép: | Áp suất trung bình | Nhiệt độ của môi trường: | Nhiệt độ trung bình |
| Điểm nổi bật: | Van cầu mặt bích tiêu chuẩn hàn quốc,van cầu mặt bích áp suất 10k,van cầu thép đúc loại mặt bích |
||
Van này được sử dụng chủ yếu để cắt hoặc kết nối môi chất trong đường ống.Nó thường không được sử dụng để điều chỉnh dòng chảy,Vật liệu chính là thép cacbon WCB, nhiệt độ áp dụng là -29 ~ 220 ℃, môi trường áp dụng: nước, dầu, hơi nước
1. van được kết nối mặt bích và tuân theo tiêu chuẩn KS B 2361.
2. van bao gồm thân van, nắp ca-pô, đĩa, thanh van, đai ốc thanh van, tay quay và các bộ phận khác.Thanh van quay bằng cách quay tay quay, và thanh van dẫn động đĩa lên hoặc xuống để đạt được mục đích đóng mở
1. cấu trúc là hợp lý và nhỏ gọn, và khối lượng nhỏ.Thân van có dạng hình thùng hoặc hình thuôn dài, hình dáng đẹp.
2. nhỏ mở và đóng mô-men xoắn, niêm phong an toàn và đáng tin cậy.
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
