Thông tin chi tiết sản phẩm:
Thanh toán:
|

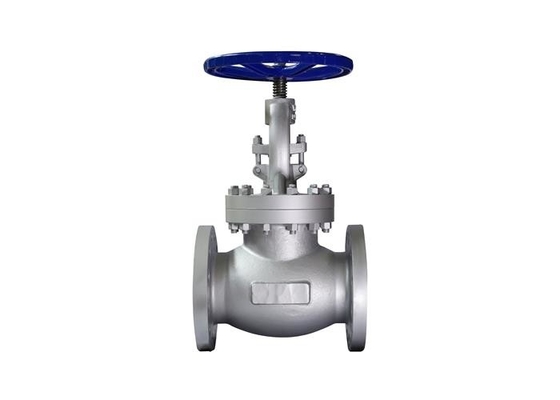

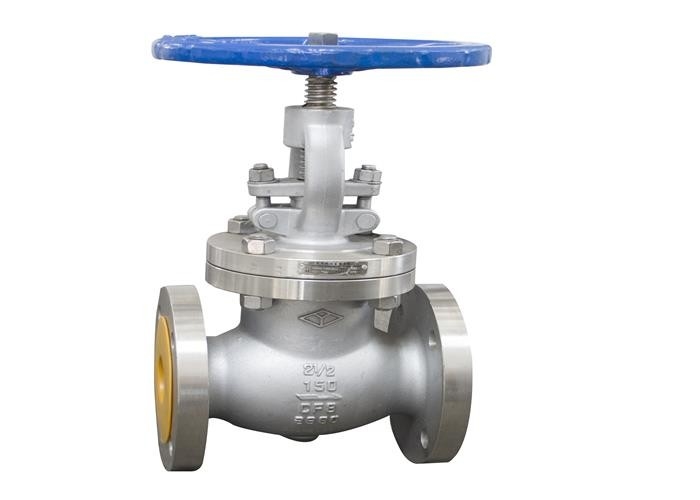

| Tên sản phẩm: | Van cầu mặt bích | Tiêu chuẩn hoặc Không tiêu chuẩn: | Tiêu chuẩn |
|---|---|---|---|
| Vật liệu cơ thể: | Thép không gỉ | Kích thước: | DN15-DN150mm |
| Trung bình: | Nước Dầu khí, nước | Màu sắc: | Màu không gỉ |
| Kiểu kết nối: | mặt bích | Nhiệt độ thích hợp: | ≤200 ℃ |
| Điểm nổi bật: | Van cầu mặt bích dn150mm,van cầu mặt bích tiêu chuẩn api,van cầu áp suất 150lb mặt bích |
||
Van này được sử dụng chủ yếu để kết nối hoặc cắt môi chất trong đường ống.Nói chung, không cần điều chỉnh lưu lượng.
1. Van này được kết nối với mặt bích và kích thước mặt bích phải tuân theo tiêu chuẩn ANSI B 16.5.
2. Van này bao gồm thân van, nắp ca-pô, đĩa, thân, đai ốc, tay quay và các bộ phận khác.Bằng cách quay tay quay, trục quay sẽ quay và trục quay đĩa lên hoặc xuống để đạt được mục đích đóng mở.
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1,6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120,7 | 92,1 | 19,5-1,6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22,5-1,6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152.4 | 127 | 24-1,6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1,6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1,6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241,3 | 216 | 25,5-1,6 | 8-Ф22 | 476 | 554 | 400 | |
| số 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1,6 | 8-Ф22 | 550 | 630 | 450 |
| Tên bộ phận | Vật chất |
| Body, Bonnet | CF8 |
| Đĩa | CF8 |
| Thân cây | F304 |
| Thân hạt | ZCuAI10Fe3 |
| Có thể thất bại | Nguyên nhân thất bại | Phương pháp loại bỏ |
| Rò rỉ bề mặt niêm phong |
1. Có đồ lặt vặt và bụi bẩn giữa các bề mặt làm kín. 2. Bề mặt làm kín bị hư hỏng. |
1 làm sạch bụi bẩn và đồ lặt vặt trên bề mặt niêm phong. 2. Hoàn thiện lại bề mặt niêm phong. |
| Rò rỉ chất làm đầy |
1. Các tuyến đóng gói không được thắt chặt. 2. Chất làm đầy không đủ. 3. Đóng gói thất bại. |
1. Nén đều bao bì. 2. Thêm chất độn. 3. Thay thế bằng bao bì mới. |
|
Rò rỉ bề mặt bịt kín kết nối mặt bích |
1. Các bu lông mặt bích ở giữa không được siết chặt hoặc độ chặt không đồng đều. 2. Bề mặt làm kín của mặt bích kết nối bị hỏng |
1. Vặn chặt các bu lông đều. 2. Hoàn thiện lại bề mặt làm kín mặt bích. |
