Thông tin chi tiết sản phẩm:
Thanh toán:
|

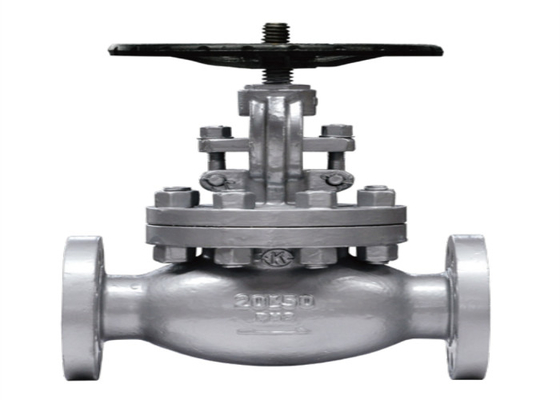

| tên sản phẩm: | Van cầu mặt bích | Kích thước: | DN50 đến DN200 |
|---|---|---|---|
| Vật liệu cơ thể: | Thép carbon | Trung bình: | Nước Dầu khí, nước |
| màu sắc: | Yêu cầu của khách hàng, màu trắng bạc | Kiểu kết nối: | RF |
| Loại hình: | Van cầu | Mở: | tay quay |
| Điểm nổi bật: | Van cầu áp lực 20k loại mặt bích,van cầu tiêu chuẩn hàn quốc loại mặt bích,van cầu mặt bích thép đúc hơi |
||
Tính năng van
1. Cấu trúc là hợp lý và nhỏ gọn, và khối lượng nhỏ.Thân van có dạng thùng hoặc thuôn gọn, hình dáng đẹp.
2. Mô-men xoắn mở và đóng nhỏ, và con dấu an toàn và đáng tin cậy
Cách sử dụng
Van này được sử dụng chủ yếu để kết nối hoặc cắt môi chất trong đường ống.Nói chung, không cần điều chỉnh dòng chảy
Kích thước kết nối
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Loại hình | Sức ép | Kiểm tra áp suất | Nhiệt độ thích hợp ℃ | Phương tiện phù hợp | |
|
Sức mạnh (nước) MPa |
Đóng gói (nước) MPa |
||||
|
J41H-20K
|
20 nghìn | 5.3 | 3,9 | -10 ~ 120 ℃ | Dầu, Nước, Hơi |
| Tên bộ phận | Vật chất |
| Nắp cơ thể | WCB |
| Thân cây | 25 |
| Thân hạt | 2Cr13 |
| Đĩa | ZCuAl10Fe3 |
