Thông tin chi tiết sản phẩm:
Thanh toán:
|

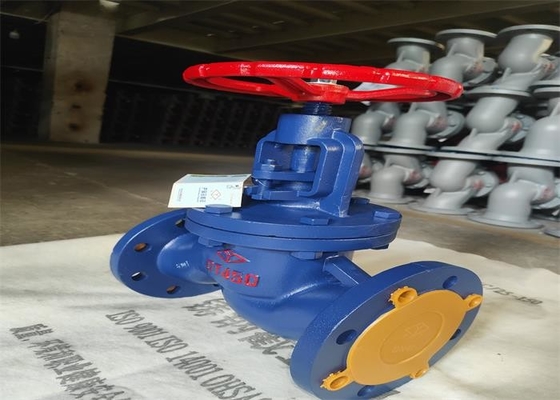

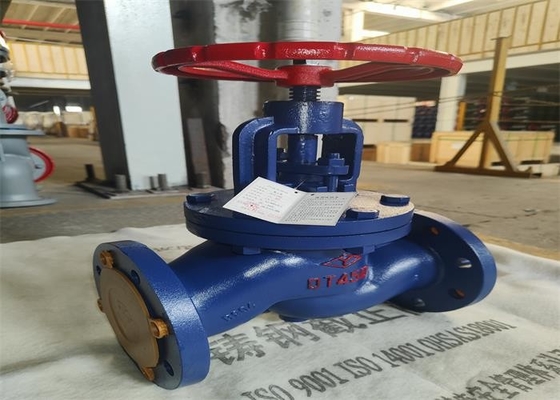

| Tên sản phẩm: | Van cầu mặt bích | Sức ép: | 1,6 MPa |
|---|---|---|---|
| Quyền lực: | tay quay | Nhiệt độ thích hợp: | ≤200 ℃ |
| Sự liên quan: | Mặt bích kết thúc | Màu sắc: | Yêu cầu của khách hàng, màu xanh lam |
| Vật liệu cơ thể: | Sắt xám | Trung bình: | Nước Dầu khí, nước, hơi nước |
| Điểm nổi bật: | Van cầu mặt bích 15mm,van cầu mặt bích tiêu chuẩn gb,van cầu áp suất 1 |
||
1. J41t / w / h / f / x-16 là van chặn kết nối mặt bích tuân theo tiêu chuẩn gb / t12233;
2. Van có cấu tạo gồm thân van, đĩa, nắp ca-pô, thanh van và tay quay.
Xoay tay quay làm cho trục van quay, để dẫn động đĩa van nâng lên hoặc hạ xuống để đạt được mục đích đóng mở
1. Cấu trúc là hợp lý và nhỏ gọn, và khối lượng nhỏ.Thân van có dạng thùng hoặc thuôn gọn, hình dáng đẹp.
2. Mô-men xoắn đóng mở nhỏ, con dấu an toàn và đáng tin cậy.
3. Chân van có thể là một chân van có thể thay thế được, có thể phù hợp với vật liệu bề mặt làm kín của bộ phận đóng trong bất kỳ sự kết hợp nào để đáp ứng các yêu cầu của điều kiện làm việc.
| Loại hình |
Trên danh nghĩa |
Đo lường (mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | H | D0 | ||
| J41T / W / H / F / X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Vật liệu phần chính
| Tên bộ phận | Vật chất |
| Nắp cơ thể | DN15-65 Sắt xám / DN80-300 Sắt dễ uốn |
| Thân cây | Thép carbon, thép không gỉ |
| Đĩa |
Sắt xám ＋ Đồng thau, Sắt xám, Sắt xám ＋ Thép không gỉ, Sắt xám ＋ F4, Sắt xám ＋ cao su |
| miếng đệm | XB300 |
| Đóng gói | Than chì dẻo |
| Đai ốc | 25/35 |
| Vòng đệm | HR200 / Brass (Chỉ dành choDN15-50) |
