Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Quyền lực: | Xử lý |
|---|---|---|---|
| Sức ép: | 150LB | Nhiệt độ của môi trường: | -29 ~ 150 ℃ |
| Trung bình: | Nước, dầu, hơi nước | màu sắc: | Yêu cầu của khách hàng |
| Vật liệu bóng: | F304 | Kích thước cổng: | 1/2 "~ 8" |
| Điểm nổi bật: | van nổi nước 4 inch,van nổi mặt bích 4 inch,van bi nổi 150lb |
||

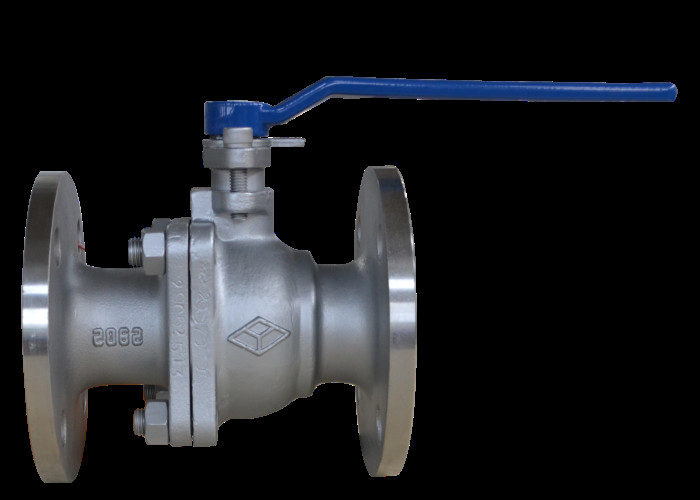

Van này thích hợp để đóng mở các đường ống dẫn nước, hơi và dầu.
Van có cấu tạo gồm thân van, bi, thân van, tay cầm và các bộ phận khác.Thân van quay bằng cách xoay tay cầm
90 °, thanh van điều khiển quả bóng quay 90 ° để nhận ra việc đóng và mở.
| Loại hình | Áp suất (Lb) | kiểm tra áp suất | nhiệt độ thích hợp ℃ | phương tiện phù hợp | |
| sức mạnh (nước) (MPa) | niêm phong (nước) (MPa) | ||||
| API (B) Q41F-150Lb (C) | 150 | 3.0 | 2,2 | ≤150 ℃ | nước, hơi nước, dầu |
· Thiết kế và sản xuất: API 6D
· Chiều dài cấu trúc: API 6D
· Kết nối cuối: ASME B16.5
· Kiểm tra và thử nghiệm: API 6D
| Tên bộ phận | Vật chất |
| Thân hình | ASTM A216 WCB |
| Thân cây, quả bóng | ASTM A182 F304 |
| Niêm phong, đóng gói | PTFE |
| DN | L | D | D1 | D2 | b | Nh | f | H |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98.4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14.3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16.0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22.3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27.0 | 8-ф22 | 1,6 | 428 |
| Các lỗi có thể xảy ra | Nguyên nhân thất bại | Phương pháp loại bỏ lỗi |
| Rò rỉ bề mặt niêm phong |
1. Các bu lông mặt bích ở giữa bị lỏng. 2. Bề mặt làm kín bị hư hỏng. |
1. Siết đều các bu lông mặt bích ở giữa. 2. Cắt xén bề mặt làm kín hoặc thay thế các bộ phận. |
| Đóng gói rò rỉ |
1. Đóng gói không đủ. 2. Đóng gói không nén chặt. |
1. Thêm chất độn. 2. Làm gọn bao bì. |
| Rò rỉ ở miệng giữa |
1. Tấm đệm của Trung Pháp bị hư hỏng hoặc không hợp lệ. 2. Các bu lông mặt bích ở giữa không được siết chặt. |
1. Thay miếng đệm mặt bích ở giữa. 2. Siết đều các bu lông mặt bích ở giữa.
|
1. Sản phẩm phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để bảo quản lâu dài, cần bảo dưỡng thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải dễ dàng đóng mở.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hoặc đóng.Tay cầm được mở khi nó song song với trục đường ống và đóng lại khi nó vuông góc với trục đường ống.
8. Các điều kiện vận hành phải phù hợp với các yêu cầu của đặc tính kỹ thuật hoạt động.
