Thông tin chi tiết sản phẩm:
Thanh toán:
|

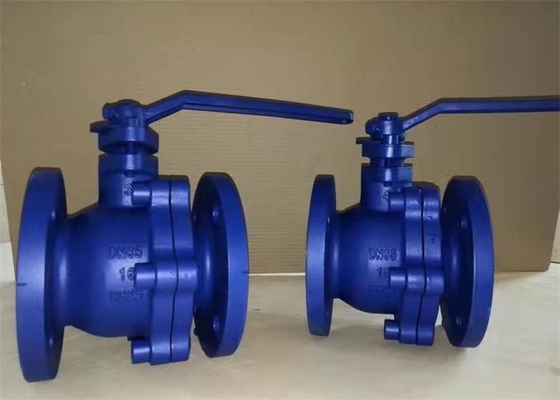

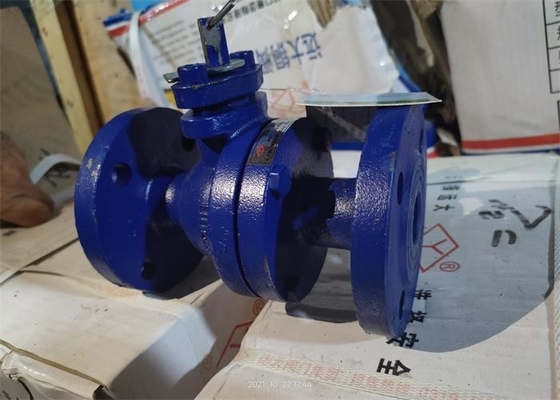

| tên sản phẩm: | Van bi nổi | màu sắc: | màu xanh lam, Yêu cầu của khách hàng |
|---|---|---|---|
| Sự liên quan: | Mặt bích | Áp lực công việc: | 1,0-1,6Mpa (10-25bar) |
| Trung bình: | Water; Nước uống; oil dầu | Tiêu chuẩn: | GB |
| Kích thước: | DN15 ~ DN150 | Quyền lực: | Xử lý |
| Điểm nổi bật: | Van bi nổi 25bar,van bi nổi tiêu chuẩn Trung Quốc,van bi đầu mặt bích loại nổi |
||
Van được cấu tạo bởi thân van, bi, thân van, đệm đóng gói, tấm giới hạn, tay cầm và các bộ phận khác.Tay cầm song song với trục đường ống cho biết van đang ở vị trí mở và vuông góc với trục đường ống cho biết van đang ở vị trí đóng.Việc mở và đóng có thể được thực hiện bằng cách xoay tay cầm 90 °
| Loại hình |
DN |
kích thước kết nối (mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Tên bộ phận | Vật chất |
| Thân hình | Sắt xám / Sắt dẻo |
| Trái bóng | Gang xám mạ crom / 201 |
| Thân cây | Thép carbon, thép không gỉ |
| Niêm phong | PTFE |
| Đóng gói | Than chì dẻo |
| Xử lý | HT200 / QT450-10 |
| Miếng đệm | PTFE |
| Tấm giới hạn | Q235 |
| Đóng gói Gland | HT200 / QT450-10 |
1. Cấu trúc đơn giản, quy trình sản xuất tốt, đóng mở linh hoạt và nhanh chóng, và phạm vi ứng dụng rộng rãi.
2. Thân van sử dụng cấu trúc chống xì ra để tăng độ an toàn của van bi.
3. Môi chất có thể chảy theo bất kỳ hướng nào từ cả hai phía của thân van để đạt được mục đích kết nối hoặc ngắt kết nối.
1. Van phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để lưu trữ lâu dài, nó phải được bảo trì thường xuyên.
3. Sản phẩm có thể được lắp đặt ở bất kỳ vị trí nào và bất kỳ đường ống nào, và các điều kiện hoạt động phải phù hợp với các yêu cầu trong đặc điểm kỹ thuật hoạt động.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm sau khi lắp đặt không được chịu tác động ngoại lực lớn.
7. Hướng của tay cầm phải phù hợp với hướng của rãnh đầu vuông của thân van.
8. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4 ℃, phải cung cấp bảo vệ cách nhiệt;Là van cuối, nó phải được làm nóng bằng đường ống hoặc áo khoác để ngăn nhiệt độ thành ống thấp hơn 0 ℃.
9. Nghiêm cấm lắp đặt và sử dụng trên đường ống có rung động hoặc nhiệt độ trung bình thay đổi đột ngột.
| Có thể thất bại | Nguyên nhân thất bại | Phương pháp loại bỏ |
| Đóng gói rò rỉ |
1. Đóng gói thất bại. 2. Đóng gói không nén chặt. 3. Đóng gói không đủ. |
1. Thay thế bao bì. 2. Làm gọn bao bì. 3. Thêm chất độn. |
| Rò rỉ ở miệng giữa |
1. Các bu lông mặt bích ở giữa không được siết chặt. 2. Đệm Trung Pháp bị hư. |
1. Siết chặt các bu lông mặt bích ở giữa. 2. Thay thế miếng đệm mặt bích ở giữa. |
| Rò rỉ bề mặt niêm phong |
1. Các bu lông mặt bích ở giữa bị lỏng. 2. Bề mặt làm kín bị hỏng hoặc bị hư hỏng. |
1. Siết chặt các bu lông mặt bích ở giữa. 2. Cắt xén bề mặt làm kín hoặc thay thế các bộ phận. |
