Thông tin chi tiết sản phẩm:
Thanh toán:
|

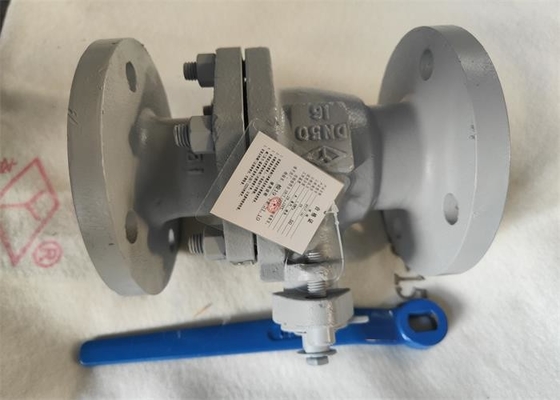

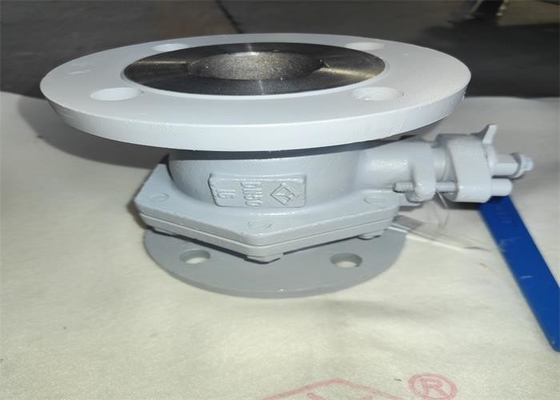

| tên sản phẩm: | Van bi nổi | Vật chất cơ thể: | Thép cacbon, CS |
|---|---|---|---|
| Kích thước: | DN15 ~ DN300 | Sự liên quan: | flange; mặt bích; RF RF |
| Trung bình: | dầu, nước | Áp lực công việc: | 1,0-1,6Mpa (10-25bar) |
| Tiêu chuẩn: | GB tiêu chuẩn | Nhiệt độ của môi trường: | Nhiệt độ trung bình |
| Điểm nổi bật: | Van bi thép carbon loại nổi,van bi tiêu chuẩn gb,van bi nổi dn80 |
||
Van này thích hợp để đóng mở đường ống dẫn nước, hơi và dầu, Vật liệu thân chính là thép cacbon WCB, nhiệt độ áp dụng ≤ 150 ℃, môi chất áp dụng: nước, dầu và hơi nước.
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Phần chính | Vật chất |
| Thân hình | WCB |
| Thân cây, quả bóng | 2Cr13 |
| Niêm phong, đóng gói | PTFE |
Các lỗi có thể xảy ra và phương pháp loại bỏ
| Các lỗi có thể xảy ra | Nguyên nhân thất bại | Phương pháp loại bỏ lỗi |
| Rò rỉ bề mặt niêm phong |
1. Các bu lông mặt bích ở giữa bị lỏng. |
1. Siết đều các bu lông mặt bích ở giữa. |
| Đóng gói rò rỉ |
1. Đóng gói không đủ. |
1. Thêm chất độn. |
| Rò rỉ ở miệng giữa |
1. Tấm đệm của Trung Pháp bị hư hỏng hoặc không hợp lệ. |
1. Thay miếng đệm mặt bích ở giữa. |
1. Sản phẩm phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để bảo quản lâu dài, cần bảo dưỡng thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải dễ dàng đóng mở.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hoặc đóng.Tay cầm được mở khi nó song song với trục đường ống và đóng lại khi nó vuông góc với trục đường ống.
8. Các điều kiện vận hành phải phù hợp với các yêu cầu của đặc tính kỹ thuật hoạt động.
