Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Vật liệu cơ thể: | 304; 304; Stainless Steel Thép không gỉ |
|---|---|---|---|
| màu sắc: | Màu sắc vật liệu | Phương tiện truyền thông: | Nước, Dầu, Khí, Hơi nước, Môi trường ăn mòn |
| Kích thước: | DN15 ~ DN200 | Sự liên quan: | flange; mặt bích; RF RF |
| Sức ép: | 1,6Mpa | Quyền lực: | Xử lý |
| Điểm nổi bật: | Van bi nổi 1,6 mpa,van bi nổi ss304 |
||

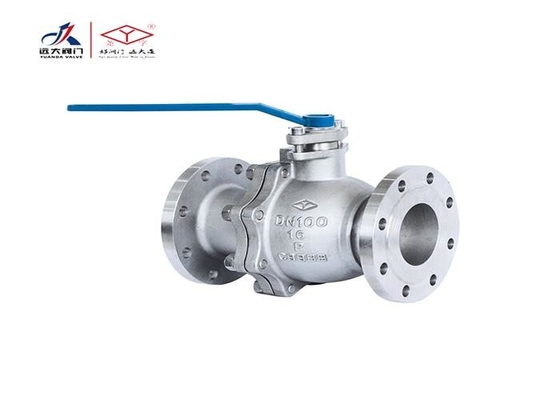

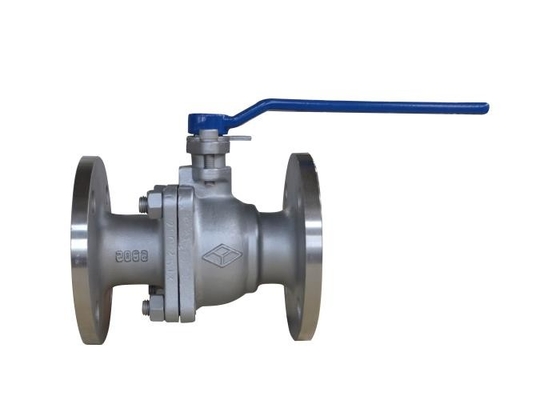

Van có cấu tạo gồm thân van, bi, thân van, tay cầm và các bộ phận khác.Thân van quay bằng cách xoay tay cầm
90 °, thanh van điều khiển quả bóng quay 90 ° để nhận ra việc đóng và mở.
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Tên bộ phận | Vật chất |
| Thân hình | CF8 |
| Thân cây, quả bóng | F304 |
| Niêm phong, đóng gói | PTFE |
1. Sản phẩm phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để bảo quản lâu dài, cần bảo dưỡng thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải dễ dàng đóng mở.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hoặc đóng.Tay cầm được mở khi nó song song với trục đường ống và đóng lại khi nó vuông góc với trục đường ống.
8. Các điều kiện hoạt động phải phù hợp với các yêu cầu của thông số kỹ thuật hoạt động
· Thiết kế và sản xuất: van bi thép cho dầu khí, hóa dầu và các ngành công nghiệp liên quan (GB / T 12237)
· Chiều dài cấu trúc: GB / T 12221 chiều dài cấu trúc của van kim loại
· Đầu kết nối: Mặt bích ống thép tích hợp JB / T 79.1
· Kiểm tra và thử nghiệm: GB / T 26480 kiểm tra và thử nghiệm van
