Thông tin chi tiết sản phẩm:
Thanh toán:
|

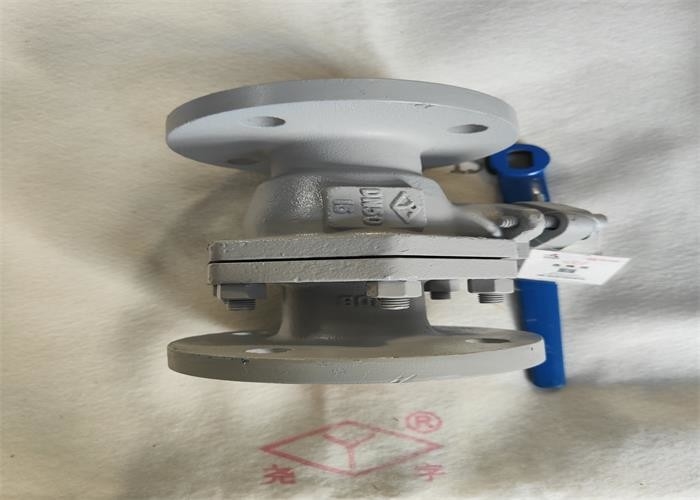

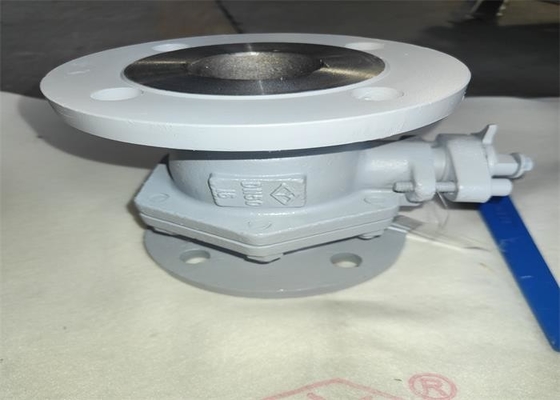

| tên sản phẩm: | Van bi nổi | Sức ép: | 2,5Mpa, áp suất cao |
|---|---|---|---|
| Vật chất: | Vật đúc; CS | màu sắc: | Yêu cầu của khách hàng; Xám trắng |
| Sự liên quan: | mặt bích ； RF | Kích thước: | DN15 ~ DN200 |
| Trung bình: | Nước, Dầu, Hơi nước | Quyền lực: | Xử lý |
| Điểm nổi bật: | van một chiều bi nổi đường ống dẫn dầu,van một chiều bi nổi 2.5mpa,van bi nổi đường ống dẫn nước |
||
· Thiết kế và sản xuất: Van bi GB / t12237
· Chiều dài cấu trúc: GB / t12221 chiều dài cấu trúc của van kim loại
· Đầu kết nối: Mặt bích ống thép tích hợp GB / T 9113
· Kiểm tra và thử nghiệm: GB / T 26480 kiểm tra và thử nghiệm van
| Tên bộ phận | Vật chất |
| Thân hình | WCB |
| Thân cây, quả bóng | 2Cr13 |
| Con dấu, đóng gói | PTFE |
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Các lỗi có thể xảy ra | Nguyên nhân thất bại | Phương pháp loại bỏ lỗi |
| Rò rỉ bề mặt niêm phong |
1. Các bu lông mặt bích ở giữa bị lỏng. 2. Bề mặt làm kín bị hư hỏng. |
1. Siết đều các bu lông mặt bích ở giữa. 2. Cắt xén bề mặt làm kín hoặc thay thế các bộ phận. |
| Đóng gói rò rỉ |
1. Đóng gói không đủ. 2. Đóng gói không nén chặt. |
1. Thêm chất độn. 2. Làm gọn bao bì |
| Rò rỉ ở miệng giữa |
1. Tấm đệm của Trung Pháp bị hư hỏng hoặc không hợp lệ. 2. Các bu lông mặt bích ở giữa không được siết chặt. |
1. Thay miếng đệm mặt bích ở giữa. 2. Siết đều các bu lông mặt bích ở giữa. |
1. Sản phẩm phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để bảo quản lâu dài, cần bảo dưỡng thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải dễ dàng đóng mở.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hoặc đóng.Tay cầm được mở khi nó song song với trục đường ống và đóng lại khi nó vuông góc với trục đường ống.
8. Các điều kiện vận hành phải phù hợp với các yêu cầu của đặc tính kỹ thuật hoạt động.
