Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | màu sắc: | Màu trắng, Yêu cầu của Khách hàng |
|---|---|---|---|
| Kích thước: | DN50 ~ DN250 | Trung bình: | dầu, nước |
| Áp lực công việc: | 1,6 ~ 2,5 Mpa | Quyền lực: | Có động cơ |
| Nhiệt độ của môi trường: | Nhiệt độ cao | Niêm phong: | PTFE |

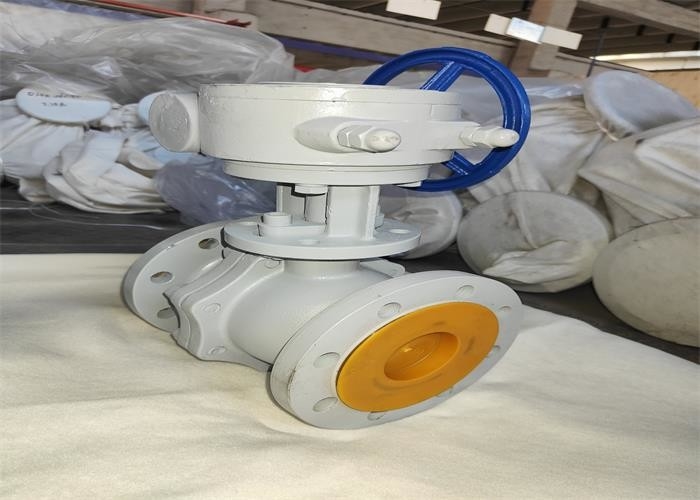

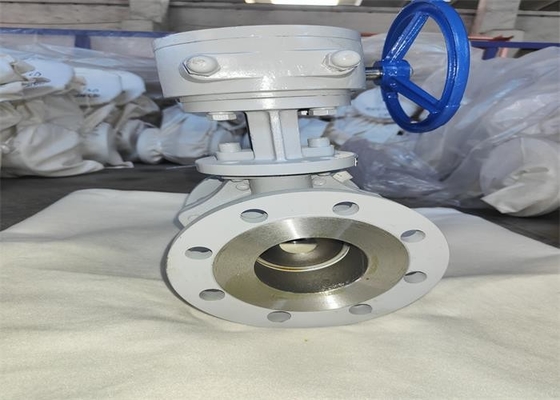

| Điểm nổi bật: | Van bi nổi 2 inch,chế độ truyền động tuabin van bi nổi,van nổi bằng thép carbon 2 inch |
||
· Thiết kế và sản xuất: Van bi mặt bích và hàn đối đầu GB / T 12237
· Chiều dài cấu trúc: GB / T 12221 chiều dài cấu trúc của van kim loại
· Đầu kết nối: Mặt bích ống thép tích hợp GB / T 9113.1
· Kiểm tra và thử nghiệm: GB / T 26480 kiểm tra và thử nghiệm van
| Loại hình | DN | L | φ4 | φ3 | φ2 | bf | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Phần chính | Vật chất |
| Thân hình | WCB |
| Thân cây, quả bóng | 2Cr13 |
| Niêm phong, đóng gói | PTFE |
Các lỗi có thể xảy ra và phương pháp loại bỏ
| Các lỗi có thể xảy ra | Nguyên nhân thất bại | Phương pháp loại bỏ lỗi |
| Rò rỉ bề mặt niêm phong | 1. Các bu lông mặt bích ở giữa bị lỏng. 2. Bề mặt làm kín bị hư hỏng. |
1. Siết đều các bu lông mặt bích ở giữa. 2. Cắt xén bề mặt làm kín hoặc thay thế các bộ phận. |
| Đóng gói rò rỉ | 1. Đóng gói không đủ. 2. Đóng gói không nén chặt. |
1. Thêm chất độn. 2. đóng gói nhỏ gọn |
| Rò rỉ ở miệng giữa | 1. Tấm đệm của Trung Pháp bị hư hỏng hoặc không hợp lệ. 2. Các bu lông mặt bích ở giữa không được siết chặt. |
1. Thay miếng đệm mặt bích ở giữa. 2. Siết đều các bu lông mặt bích ở giữa |
1. Sản phẩm phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để bảo quản lâu dài, cần bảo dưỡng thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải dễ dàng đóng mở.
4. Thử áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
5. Làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hoặc đóng.Tay cầm được mở khi nó song song với trục đường ống và đóng lại khi nó vuông góc với trục đường ống.
8. Các điều kiện vận hành phải phù hợp với các yêu cầu của đặc tính kỹ thuật hoạt động.
