Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van nước bằng đồng thau | Vật liệu cơ thể: | Thau |
|---|---|---|---|
| Màu sắc: | mặt đồng | Nhiệt độ làm việc: | -10 ° C đến 150 ° C |
| Kích thước: | DN15 đến 100 | Vừa phải: | Không khí, nước, dầu |
| Sự liên quan: | Phân luồng | Sức ép: | 1,6Mpa |
| Điểm nổi bật: | Van bi ren kín PTFE,Van bi ren 1,6 Mpa |
||
Van được sử dụng cho nhiệt độ ≤150 ℃ nước, hơi nước và dầu và đường ống trung bình không ăn mòn khác để đóng mở

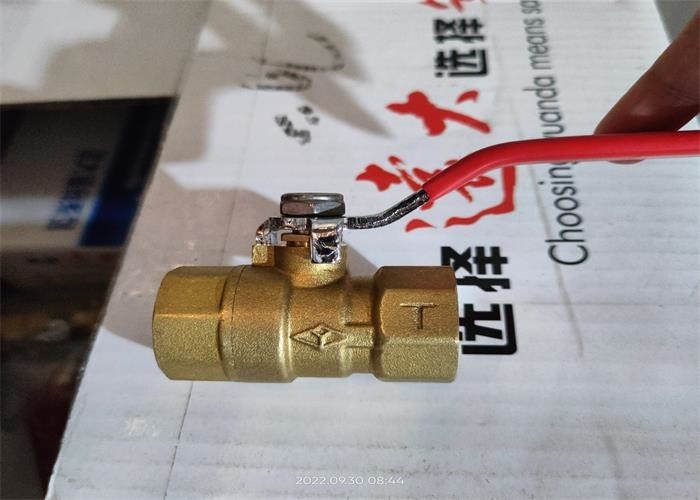

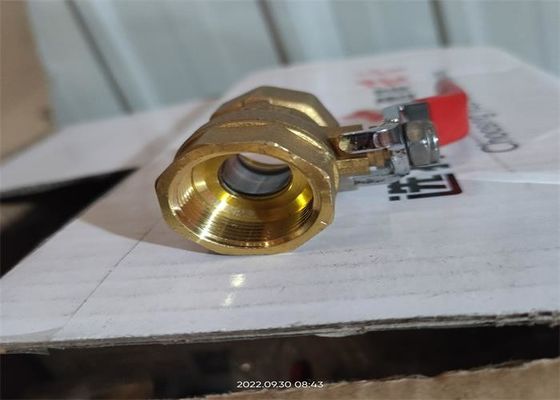

Q11f-16t bao gồm thân van, bi, thân van, tay cầm và các bộ phận khác.Tay cầm song song với trục đường ống để cho biết van đang ở vị trí mở và vuông góc với trục đường ống để cho biết van đang ở vị trí đóng.Tay cầm được xoay 90 ° để nhận biết việc mở và đóng.
| Loại hình | G | Kích thước (mm) | ||
| L | H | Tôi | ||
| Q11F-16T | 1/ 2 | 51.4 | 48,2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 11/4 | 77,5 | 61 | 100 | |
| 11/ 2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| Tên bộ phận | Vật chất |
| Thân hình | HPb59-1 |
| Trái bóng | HPb59-1 |
| Thân cây | HPb59-1 |
| Niêm phong | PTFE |
| Loại hình |
Sức ép (MPa) |
Kiểm tra áp suất | Nhiệt độ ℃ | Vừa phải | |
|
Vỏ (nước) MPa |
Seal (nước) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20 ~ 150 ℃ | Nước, đường ống dẫn khí trong nhà ≤ 0,4mpa, không khí ≤ 0,6mpa, chất lỏng không ăn mòn |
1. Van này được để trong kho khô ráo, nghiêm cấm để ngoài trời.
2. Bảo quản lâu dài nên được bảo trì thường xuyên.
3. Sản phẩm có thể được lắp đặt ở bất kỳ vị trí nào và bất kỳ đường ống nào, và các điều kiện làm việc phải phù hợp với các yêu cầu trong thông số kỹ thuật hoạt động.
4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.
5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sau khi lắp đặt, sản phẩm không được chịu tác động của ngoại lực lớn.
7. Hướng của tay cầm phải phù hợp với hướng của rãnh vuông của thân cây
