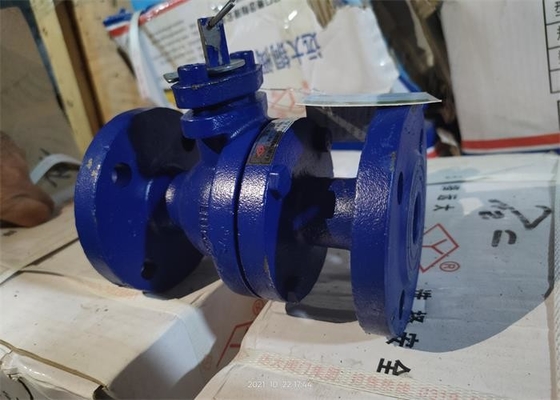

Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Màu sắc: | Blue; Màu xanh da trời; customer's của khách hàng |
|---|---|---|---|
| Vừa phải: | nước | Vật liệu cơ thể: | sắt, gang xám, gang dẻo |
| Sự liên quan: | flange end; mặt bích kết thúc; RF RF | Áp lực công việc: | 1,0 ~ 1,6 mpa |
| Loại hình: | Van bi, van phao | Vật liệu bóng: | HT200; 304 |
| Nhiệt độ của phương tiện: | Nhiệt độ trung bình | Mở phương tiện: | Xử lý |
| Điểm nổi bật: | Van bi nổi bằng sắt màu xám,Van bi nổi cỡ 80mm,Van bi nổi loại vừa nước |
||

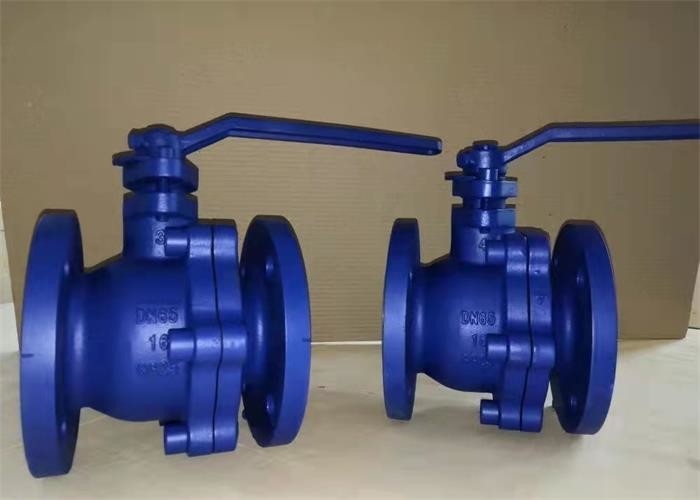

Van bao gồm thân van, bi, thân van, đệm đóng gói, tấm giới hạn, tay cầm và các bộ phận khác, tay cầm và trục đường ống song song với van ở vị trí mở và trục đường ống vuông góc với vị trí đóng, bằng cách xoay xử lý 90 độ để nhận ra việc mở và đóng
| Loại hình |
Kích thước |
thông tin (mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Tên bộ phận | Một phần vật liệu |
| Thân hình | Sắt xám Sắt dễ uốn |
| Trái bóng | Gang xám mạ crom / 201 |
| Thân cây | Thép carbon, thép không gỉ |
| Vòng đệm | PTFE |
| Đóng gói | Than chì dẻo |
| xử lý | HT200 / QT450-10 |
| Miếng đệm | PTFE |
| bảng giới hạn | Q235 |
| Các tuyến đóng gói | HT200 / QT450-10 |
1. Cấu trúc đơn giản, công nghệ sản xuất tốt, đóng mở linh hoạt và nhanh chóng, phạm vi ứng dụng rộng rãi.
2. Thân cây sử dụng cấu trúc ngăn chặn xả để tăng độ an toàn của van bi.
3. Môi chất có thể chảy từ cả hai phía của thân van theo bất kỳ hướng nào, có thể đạt được mục đích bật hoặc ngắt
· Áp suất danh nghĩa: 1.0 / 1.6MPa
· Đường kính danh nghĩa: DN15-150mm
· Nhiệt độ và môi trường áp dụng: Vật liệu chính là gang xám: nhiệt độ áp dụng 0 ℃ ~ 120 ℃, môi trường áp dụng: nước;≤0,2MPa hơi bão hòa;≤1.4MPa dầu chất lượng chung.
· Thiết kế và sản xuất: Van bi sắt và đồng GB / T 15185
· Chiều dài cấu trúc: Chiều dài cấu trúc van kim loại GB / T 12221
· Đầu kết nối: Mặt bích gang tích hợp GB / T 17241.6
· Kiểm tra và thử nghiệm: Kiểm tra áp suất van công nghiệp GB / T13927
1. Cấu trúc đơn giản, công nghệ sản xuất tốt, đóng mở linh hoạt và nhanh chóng, phạm vi ứng dụng rộng rãi.
2. Thân cây sử dụng cấu trúc ngăn chặn xả để tăng độ an toàn của van bi.
3. Môi chất có thể chảy từ cả hai phía của thân van theo bất kỳ hướng nào, có thể đạt được mục đích đóng cắt.
Các lưu ý khi bảo quản, cài đặt và sử dụng
1. Van này được để trong kho khô ráo, nghiêm cấm để ngoài trời.
2. Bảo quản lâu dài nên được bảo trì thường xuyên.
3. Sản phẩm có thể được lắp đặt ở bất kỳ vị trí nào và bất kỳ đường ống nào, và các điều kiện làm việc phải phù hợp với các yêu cầu trong thông số kỹ thuật hoạt động.
4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.
5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sau khi lắp đặt, sản phẩm không được chịu tác động của ngoại lực lớn.
7. Hướng của tay cầm phải phù hợp với hướng của rãnh vuông của thân cây.
8. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4 ℃, nên thực hiện bảo vệ cách điện;Là van cuối, nó nên được làm nóng bằng đường ống hoặc áo khoác để ngăn nhiệt độ của thành ống giảm xuống dưới 0 ℃.
9. Nghiêm cấm lắp đặt và sử dụng trong đường ống trong điều kiện rung động hoặc thay đổi nhanh ở nhiệt độ trung bình.
