Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Tên: | mặt bích bóng vavle |
|---|---|---|---|
| Sự liên quan: | đầu mặt bích / RF / Mặt bích | Quyền lực: | Xử lý |
| Sức ép: | 1,6 MPa | Vật liệu cơ thể: | 304 / thép không gỉ |
| Màu sắc: | Customer's Request; Yêu cầu của khách hàng; stainless steel face mặt thé | Nhiệt độ của phương tiện: | ≤150 ℃ |
| Điểm nổi bật: | Van bi nổi 304ss,Van bi nổi bằng thép không gỉ,Van bi nổi 80mm |
||

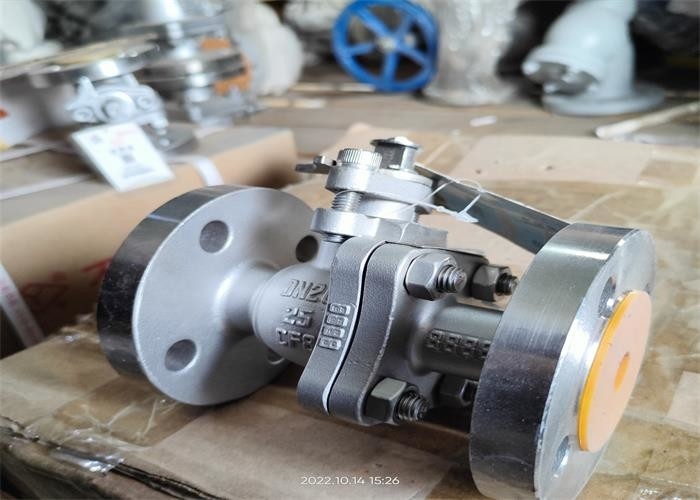

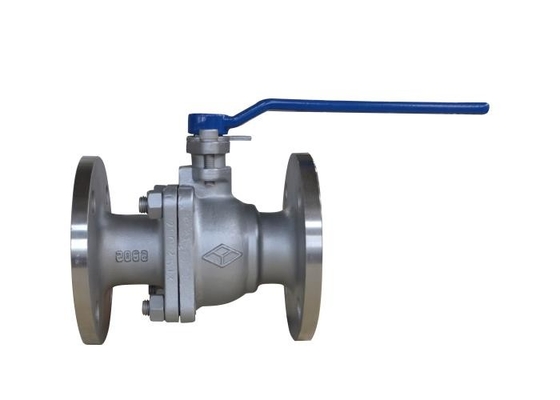

Van được cấu tạo bởi thân van, bi, cần, tay cầm và các bộ phận khác, bằng cách xoay tay cầm để xoay thân van
90 °, thân điều khiển quả bóng xoay 90 ° để nhận ra việc mở và đóng.
Van có thể được sử dụng để đóng mở đường ống và thiết bị có môi chất ăn mòn
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Tên bộ phận | Vật chất |
| Thân hình | CF8 |
| Thân cây, Quả bóng | F304 |
| O-ring, Đóng gói | PTFE |
| Áp suất định mức |
1,6, 2,5MPa |
| Đường kính danh nghĩa |
DN15-DN200mm |
| Nhiệt độ | ≤150 ℃ |
| Mediun | Nước, Dầu, Khí |
| Đánh dấu thiết kế |
GB / T 12237 |
| Mặt đối mặt |
GB / T 12221 |
| Kiểm tra và thử nghiệm |
GB / T 26480 |
1. Sản phẩm này cần được bảo quản trong kho khô ráo và nghiêm cấm để ngoài trời.
2. Bảo quản lâu dài, bảo trì thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải thuận tiện khi đóng mở.
4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.
5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động của ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hay đóng.Tay cầm mở ra khi nó nằm phẳng với trục ống và đóng lại khi nó vuông góc với trục ống.
8. Các điều kiện hoạt động phải phù hợp với các yêu cầu đặc điểm kỹ thuật hoạt động.
| Các lỗi có thể xảy ra | Nguyên nhân của sự thất bại | Phương pháp loại bỏ lỗi |
| Rò rỉ bề mặt niêm phong |
1. Bu lông mặt bích ở giữa bị lỏng. 2. Hư hỏng bề mặt làm kín. |
1. Siết đều bu lông mặt bích ở giữa. 2. Sửa chữa bề mặt làm kín hoặc thay thế các bộ phận. |
| Đóng gói rò rỉ |
1. Đóng gói không đủ. 2. Bao bì không được ép chặt. |
1 Thêm chất làm đầy. 2. Nhấn chặt bao bì. |
| Rò rỉ ở miệng giữa |
1. Tấm đệm mặt bích ở giữa bị hỏng hoặc không hợp lệ. 2. Bu lông mặt bích giữa không được siết chặt. |
1. Thay miếng đệm mặt bích ở giữa. 2. Siết đều bu lông mặt bích ở giữa. |
