Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bi nổi | Màu sắc: | Yêu cầu của khách hàng |
|---|---|---|---|
| Tên: | Van bi mặt bích | Tiêu chuẩn: | Tiêu chuẩn API |
| Kích thước: | DN15 ~ DN150 | Vật liệu cơ thể: | 304; thép không gỉ |
| Sự liên quan: | flange; mặt bích; RF RF | Áp lực công việc: | 1,0-1,6Mpa (10-25bar) |
| Điểm nổi bật: | Van bi nổi mặt bích 4 inch,Van bi nổi mặt bích bằng thép không gỉ,Van nổi mặt bích 4 inch |
||

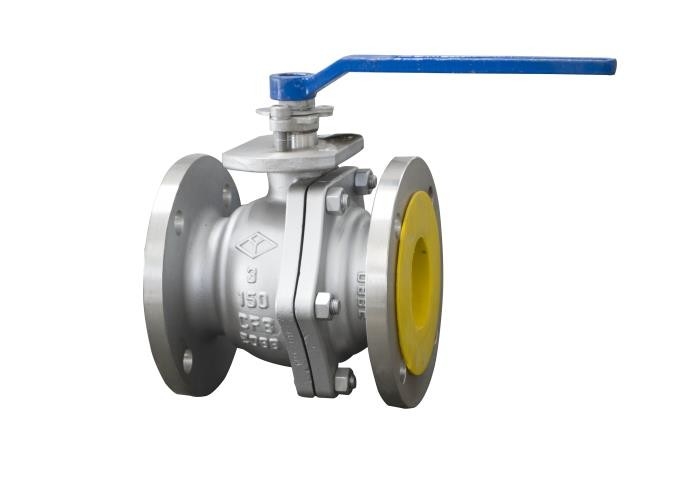

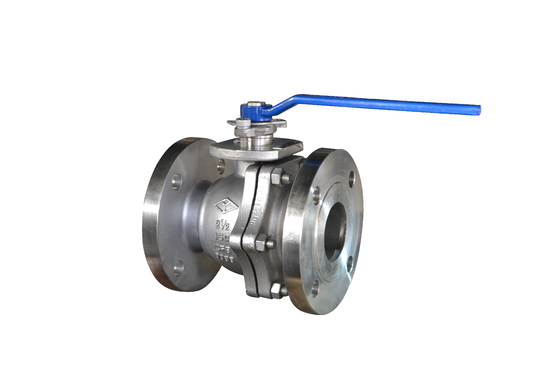

Van bi mặt bích bằng thép không gỉ chỉ cần xoay 90 độ và mômen quay nhỏ để đóng chặt.Khoang thân van hoàn toàn bằng nhau cho môi chất cung cấp ít lực cản, đi thẳng qua kênh dòng chảy.VAN bi CHUNG CƯ ĐƯỢC XEM LÀ TỐT NHẤT ĐỂ MỞ VÀ ĐÓNG TRỰC TIẾP, NHƯNG CÁC NHÀ PHÁT TRIỂN GẦN ĐÂY ĐÃ THIẾT KẾ CHÚNG ĐỂ QUÉT VÀ KIỂM SOÁT LƯU LƯỢNG.Đặc điểm chính của van bi là cấu trúc nhỏ gọn, dễ vận hành và bảo trì, phù hợp với nước, dung môi, axit và khí tự nhiên và các phương tiện làm việc thông thường khác, nhưng cũng phù hợp với các điều kiện làm việc kém của phương tiện, chẳng hạn như oxy hydro peroxit, metan. và etylen.Thân van bi có thể được tách rời, cũng có thể được kết hợp.Loại van này phải được lắp đặt theo hướng nằm ngang của đường ống.
Van bi mặt bích bằng thép không gỉ hoạt động bằng cách xoay thân van để mở hoặc chặn van.Công tắc van bi nhẹ, kích thước nhỏ, có thể được chế tạo thành cỡ lớn, niêm phong đáng tin cậy, cấu trúc đơn giản, bảo trì thuận tiện, bề mặt làm kín và bề mặt hình cầu thường ở trạng thái đóng, không dễ bị xói mòn, được sử dụng rộng rãi trong các ngành công nghiệp khác nhau
| Loại hình | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4.2 | |
| 1-1 / 4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4.8 | |
| 1-1 / 2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1 / 2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1,6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Tên bộ phận | Vật chất |
| Thân hình | CF8 |
| Thân cây, Quả bóng | F304 |
| O-ring, Đóng gói | PTFE |
| Các lỗi có thể xảy ra | Nguyên nhân của sự thất bại | Phương pháp loại bỏ lỗi |
| 1. Rò rỉ bề mặt niêm phong | 1. Bu lông mặt bích ở giữa bị lỏng. | 1. Siết đều bu lông mặt bích ở giữa. |
| 2. Hư hỏng bề mặt làm kín. | 2. Sửa chữa bề mặt làm kín hoặc thay thế các bộ phận. | |
| 2. Đóng gói rò rỉ | 1. Đóng gói không đủ. | 1.Thêm chất độn. |
| 2. Bao bì không được ép chặt. | 2. ấn chặt bao bì. | |
| 3. Rò rỉ ở miệng giữa | 1. Tấm đệm mặt bích ở giữa bị hỏng hoặc không hợp lệ. | 1. thay thế miếng đệm mặt bích ở giữa. |
| 2. Bu lông mặt bích giữa không được siết chặt. | 2. Vặn đều bu lông mặt bích ở giữa. |
1. Sản phẩm này cần được bảo quản trong kho khô ráo và nghiêm cấm để ngoài trời.
2. Bảo quản lâu dài, bảo trì thường xuyên.
3. Sản phẩm này có thể được lắp đặt ở mọi vị trí của đường ống hoặc thiết bị, nhưng phải thuận tiện khi đóng mở.
4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.
5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sản phẩm không được chịu tác động của ngoại lực lớn sau khi lắp đặt.
7. Vị trí của tay cầm cho biết van đang mở hay đóng.Tay cầm mở ra khi nó nằm phẳng với trục ống và đóng lại khi nó vuông góc với trục ống.
8. Các điều kiện hoạt động phải phù hợp với các yêu cầu đặc điểm kỹ thuật hoạt động
