Thông tin chi tiết sản phẩm:
Thanh toán:
|

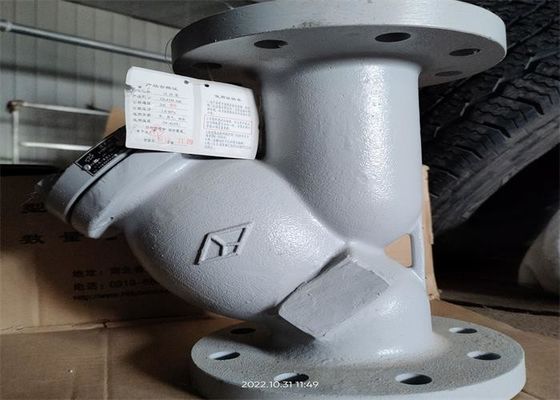

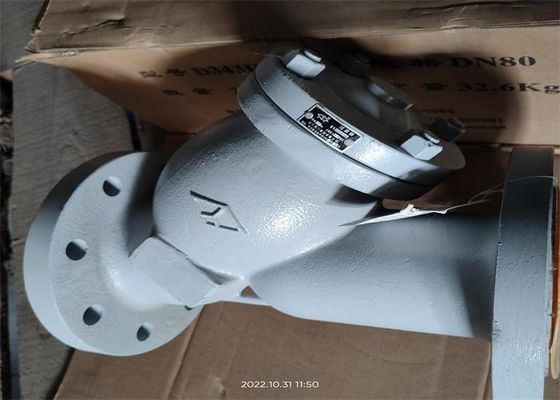

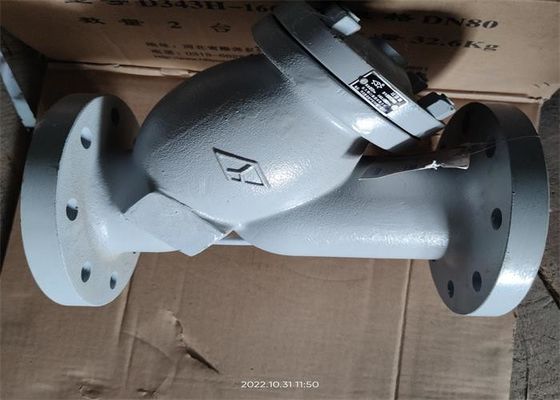

| tên sản phẩm: | Van lọc Y | Vật liệu cơ thể: | Thép carbon |
|---|---|---|---|
| Màu sắc: | Yêu cầu của khách hàng, màu xám | Sự liên quan: | Kết thúc mặt bích, RF |
| Kích thước: | DN15 ~ DN500 | Sức ép: | 2,5Mpa |
| Loại hình: | Y Type Strainer. Bộ lọc loại Y. filter valve van lọc | Vật liệu lọc: | 304 ， ss304 |
| Vừa phải: | Dầu hơi nước | Nhiệt độ: | -29 ℃ ~ 425 ℃ |
| Điểm nổi bật: | Van lọc y 2,5 mpa,van lọc y tiêu chuẩn gb |
||
Bộ lọc thép đúc được sử dụng rộng rãi trong luyện kim, công nghiệp hóa chất, dầu khí, sản xuất giấy, y học, thực phẩm, khai thác mỏ, năng lượng điện, đô thị, hộ gia đình và các lĩnh vực khí đốt khác.Bộ lọc gang là thiết bị không thể thiếu trên đường ống dẫn môi chất, thường được lắp đặt ở đầu vào của van giảm áp, van giảm áp, van định vị hoặc các thiết bị khác, để loại bỏ tạp chất trong môi trường, nhằm bảo vệ quá trình sử dụng bình thường của van và thiết bị, giảm chi phí bảo trì thiết bị.
Khi chất lỏng đi vào bộ lọc bằng phần tử lọc, các tạp chất sẽ bị chặn bởi phần tử lọc và khí lọc sạch sẽ được thải ra từ đầu ra của bộ lọc.Khi cần làm sạch, miễn là xi lanh bộ lọc được tháo rời, phần tử bộ lọc được lấy ra và sau đó có thể nạp lại sau khi làm sạch.Do đó, việc sử dụng và bảo dưỡng bình lọc gang vô cùng tiện lợi.
| Loại hình | DN | l | D | D1 | D2 | bf | Z-Φd |
| GL41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 16-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 20-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 22-3 | 8-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Ф18 | |
| 100 | 310 | 230 | 190 | 160 | 24-3 | 8-Ф23 | |
| 125 | 350 | 270 | 220 | 184 | 26-2 | 8-Ф26 | |
| 150 | 380 | 300 | 250 | 211 | 28-2 | 8-Ф26 | |
| 200 | 500 | 360 | 310 | 274 | 30-2 | 12-Ф26 | |
| 250 | 550 | 425 | 370 | 330 | 32-2 | 12-Ф30 | |
| 300 | 670 | 485 | 430 | 389 | 34-2 | 16-Ф30 | |
| 350 | 700 | 555 | 490 | 448 | 38-2 | 16-Ф33 | |
| 400 | 800 | 626 | 550 | 503 | 40-2 | 16-Ф36 | |
| 450 | 825 | 670 | 600 | 548 | 46-2 | 20-Ф36 | |
| 500 | 850 | 730 | 660 | 609 | 48-2 | 20-Ф36 |
| Thân hình | WCB |
| Lưới lọc không khí | 304 |
| miếng đệm | 08F+than chì dẻo |
| Ca bô | WCB |
| hạt | 35 |
| mặt đối mặt | GB/T 12221 |
| Kích thước kết nối mặt bích | JB/T 79.1 |
| Kiểm tra van | GB/T 26480 |
| Kiểm tra địa ngục (nước) | 2,4 mpa |
| nhiệt độ thích hợp | -29℃ ≤t ≤ 425℃ |
| áp suất phù hợp | áp suất <1,6 MPa. |
| phương tiện phù hợp | hơi nước dầu |
| Có thể phá vỡ | Nguyên nhân thất bại | Phương pháp loại bỏ |
| rò rỉ miệng giữa |
1. Miếng đệm miệng giữa bị hỏng hoặc hỏng.
2. Bề mặt niêm phong của miệng giữa bị hư hỏng. |
1. Thay miếng đệm miệng ở giữa.
2. Sửa chữa bề mặt bịt kín. |
1. Sản phẩm này phải được bảo quản trong kho khô ráo và nghiêm cấm bảo quản ngoài trời.
2. Sản phẩm thường được lắp ở đầu vào của van giảm áp, van giảm áp, van điều khiển thủy lực hoặc thiết bị khí nước.
3. Nó nên được lắp đặt ở khoảng cách 6-10 lần đường kính của van được bảo vệ.
4. Đường ống lắp van này phải đi vòng.
5. Kiểm tra xem các bu lông có bị lỏng không.Nếu chúng bị lỏng, hãy thắt chặt chúng.
Trong quá trình lắp đặt, dòng chảy của môi chất phải phù hợp với hướng mũi tên trên thân van.
7. Điều kiện vận hành phải phù hợp với các yêu cầu trong thông số kỹ thuật hiệu suất.
8. Lưu lượng của sản phẩm được chọn phải lớn hơn hoặc bằng lưu lượng mà đường ống yêu cầu.
