Thông tin chi tiết sản phẩm:
Thanh toán:
|

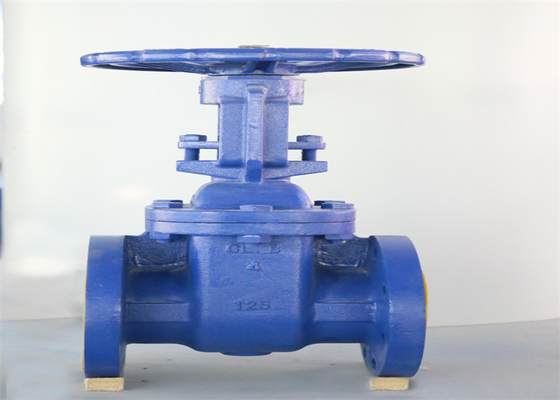

| tên sản phẩm: | Van cổng mặt bích | ÁP LỰC: | Áp lực thấp |
|---|---|---|---|
| Kết cấu: | Van cổng thân tăng | Trung bình: | ater, vapou |
| Kích thước cổng: | 2 "~ 12" | Tiêu chuẩn: | msss-70 |
| mặt đối mặt: | ASME B16.10 | Nhiệt độ: | -10 đến 200 ℃ |
| Màu sắc: | Màu xanh da trời | Vật liệu cơ thể: | Sắt dẻo |
| Điểm nổi bật: | Van cổng mặt bích 125LB,Van cổng mặt bích API,Van cổng mặt bích ANSI 6 inch |
||

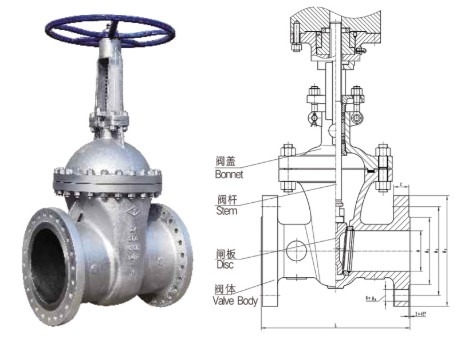

Van cổng là loại cổng có bộ phận đóng mở.Hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không được điều chỉnh và tiết lưu.Van cổng được làm kín bởi phần tiếp xúc giữa chân van và cửa van.Thông thường, bề mặt làm kín sẽ được phủ các vật liệu kim loại để tăng khả năng chống mài mòn, chẳng hạn như phủ 1Cr13, stl6, thép không gỉ,… Van cổng có van cổng cứng và van cổng đàn hồi.Theo các loại van cổng khác nhau, van cổng được chia thành van cổng cứng và van cổng đàn hồi.
| Thiết kế và sản xuất | MSS S-70 |
| Mặt đối mặt | ANSI B16.10 |
| Mặt bích kết thúc | ANSI B16.1 |
| Bài kiểm tra | MSS SP-70 |
Bật hoặc tắt các đường ống có áp suất danh định giảm áp suất 125LB và môi chất phải là gốc, nước hoặc dầu, có thể được sử dụng trong các lĩnh vực công nghiệp dầu khí, công nghiệp hóa chất, công nghiệp dược phẩm, công nghiệp điện
| KÍCH CỠ | 2 "~ 12" |
| Norminal ressure | 125LB |
| Suitble tempreature | -10 đến 200 ℃ |
| Kiểm tra niêm phong | 1,41mpa |
| Kiểm tra vỏ | 2.46mpa |
| Phương tiện phù hợp | dầu khí nước |
| tên bộ phận | vật chất |
| cơ thể người | HT200 |
| vòng đệm cơ thể | ZCuSn5Pb5Zn5 |
| vòng đĩa | ZCuSn5Pb5Zn5 |
| đĩa | HT200 |
| thân cây | 2Cr13 |
| hạt | 25 |
| chớp | 35 |
| miếng đệm | 08+ than chì |
| ca bô | HT200 |
| đóng gói | than chì |
| chớp | 35 |
| hạt | 25 |
| tuyến đóng gói | QT450-10 |
| hạt thân cây | ZCuSn5Pb5Zn5 |
| đai ốc | HT200 |
| Vít định hình có rãnh | 35 |
| bánh xe | HT200 |
| đai ốc bánh xe | Q235 |

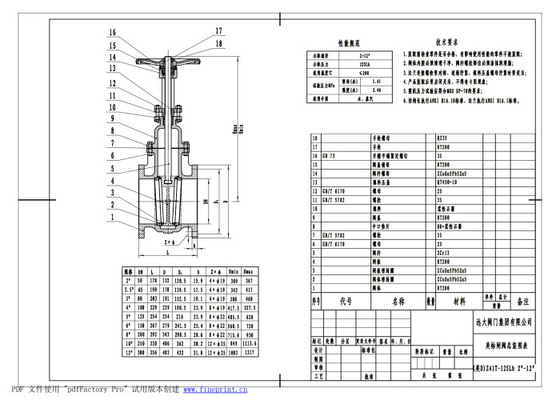

| Kích cỡ | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2 " | 50 | 178 | 152 | 120,5 | 15,9 | 4xф19 | 310 | 368 | 203 |
| 2-1 / 2 " | 65 | 190 | 178 | 139,5 | 17,5 | 4xф19 | 339,5 | 413 | 203 |
| 3 " | 80 | 203 | 191 | 152,5 | 19.1 | 4xф19 | 377,7 | 464,7 | 203 |
| 4" | 100 | 229 | 229 | 190,5 | 23,9 | 8xф19 | 434 | 554 | 254 |
| 5 " | 125 | 254 | 254 | 216 | 23,9 | 8xф22 | 481 | 617 | 254 |
| 6 " | 150 | 267 | 279 | 241,5 | 25.4 | 8xф22 | 545 | 705 | 305 |
| số 8" | 200 | 292 | 343 | 298,5 | 28,6 | 8xф22 | 715,6 | 930 | 355 |
| 10 " | 250 | 330 | 406 | 362 | 30,2 | 12xф25 | 827 | 1091 | 508 |
| 12 " | 300 | 356 | 483 | 432 | 31,8 | 12xф25 | 1003 | 1317 | 508 |
Sức cản chất lỏng nhỏ và bề mặt niêm phong ít bị cọ xát và ăn mòn bởi môi chất. Việc đóng và mở tiết kiệm sức lao động. Hướng dòng chảy của môi chất không bị hạn chế, không làm ảnh hưởng đến dòng chảy và giảm áp suất. lợi thế của hình dạng đơn giản, chiều dài cấu trúc ngắn, khả năng sản xuất tốt và phạm vi ứng dụng rộng rãi.
Dễ gây xói mòn và trầy xước giữa các bề mặt làm kín, rất khó bảo dưỡng.
Kích thước tổng thể lớn, cần có không gian đóng mở nhất định, thời gian đóng mở lâu.
