Thông tin chi tiết sản phẩm:
Thanh toán:
|

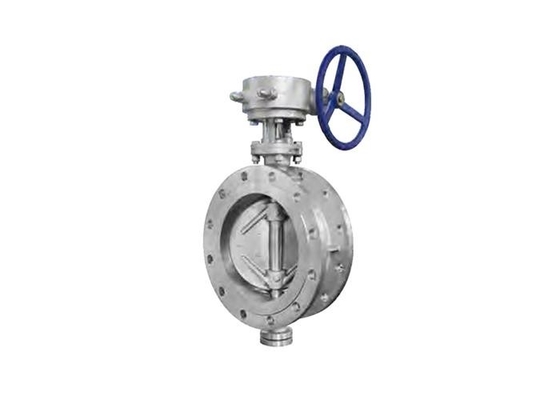

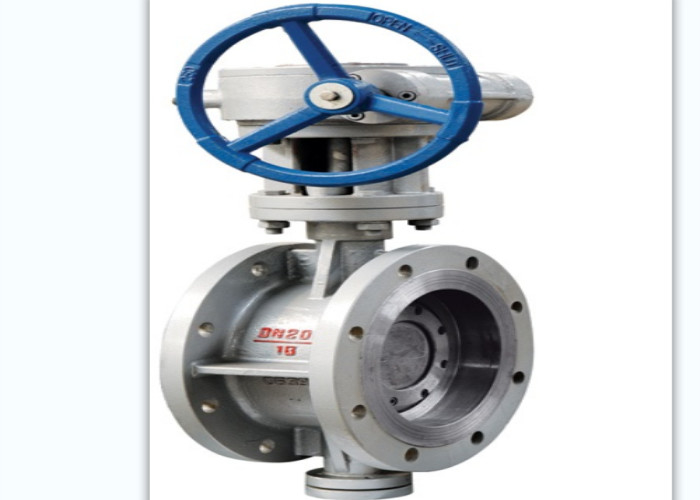

| tên sản phẩm: | Van bướm mặt bích | Kích cỡ: | DN50-DN1200 |
|---|---|---|---|
| ÁP LỰC: | 10k / 20k | Vật chất: | Thép carbon wcb |
| Trung bình: | Dầu hơi nước | Sự liên quan: | Kết thúc mặt bích |
| MÀU SẮC: | Yêu cầu của khách hàng | Thể loại: | Lõi lệch tâm ba |
| Nhiệt độ: | -29 ℃ đến 425 ℃ | ||
| Điểm nổi bật: | Van bướm thép carbon 10K,van bướm thép carbon 20K,van bướm lệch tâm nước ba |
||
Van bướm có ưu điểm là cấu tạo đơn giản, thể tích nhỏ và trọng lượng nhẹ.Nó chỉ bao gồm một vài phần.Hơn nữa, nó có thể được đóng mở nhanh chóng bằng cách xoay 90 °, vận hành đơn giản.Đồng thời, van có đặc tính kiểm soát chất lỏng tốt.Tấm cánh của van bướm được lắp đặt theo hướng đường kính của đường ống.Trong rãnh hình trụ của thân van bướm, tấm bướm hình đĩa quay quanh trục với góc quay 0 ° ~ 90 °.Khi nó quay đến 90 °, van mở hoàn toàn.Khi van bướm mặt bích ở vị trí mở hoàn toàn, độ dày của tấm bướm là lực cản duy nhất khi môi chất chảy qua thân van.Do đó, độ sụt áp tạo ra qua van rất nhỏ nên có đặc tính kiểm soát lưu lượng tốt
Sử dụng: Van này đã được sử dụng rộng rãi trong các lĩnh vực dầu khí, công nghiệp nhẹ, vận tải biển, năng lượng, cung cấp và thoát nước công nghiệp, dược phẩm, vv Nó chảy tác nhân của tất cả các chất khí, chất lỏng, chất lỏng ăn mòn và không ăn mòn.Nó có thể kết dính và cắt đứt chất lỏng.
| tên bộ phận | cơ thể người | vòng đệm | Thân cây | đĩa |
| vật chất | WCB | 2Cr13 | 2Cr13 | WCB |
| Mặt bích kết thúc | JIS B 2212 |
| Mặt đối mặt | JIS B 2002-1987 |
| THỂ LOẠI | DN | kích thước (㎜) | |||||||
| L | H | H1 | A1 | B1 | D | D1 | Z × Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4 × Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8 × Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8 × Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8 × Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8 × Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8 × Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12 × Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12 × Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12 × Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16 × Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16 × Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20 × Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20 × Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24 × Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24 × Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28 × Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28 × Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28 × Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32 × Φ39 | |
1. Van phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Để lưu trữ lâu dài, nó phải được bảo trì thường xuyên.
3. Van được lắp đặt trên đường ống ngang hoặc dọc, nhưng phải dễ dàng đóng mở.
4. Thử nghiệm áp suất phải được tiến hành trước khi lắp đặt và chỉ có thể tiến hành lắp đặt sau khi đáp ứng các yêu cầu.
5. Làm sạch khoang bên trong của đường ống và van trước khi lắp đặt.
6. Sau khi lắp đặt van không được chịu tác động ngoại lực lớn.
7. Trong quá trình lắp đặt, hướng dòng chảy trung bình phải phù hợp với hướng mũi tên của thân van.
8. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong đặc điểm kỹ thuật hoạt động.
