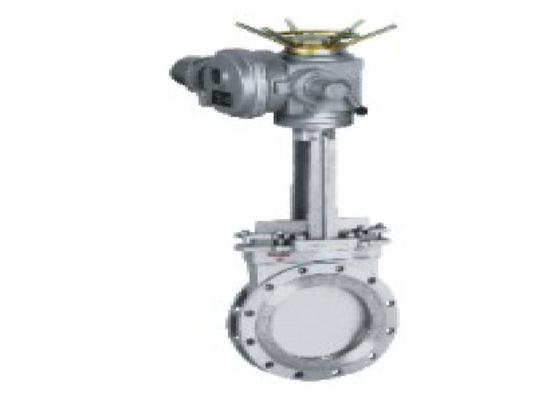

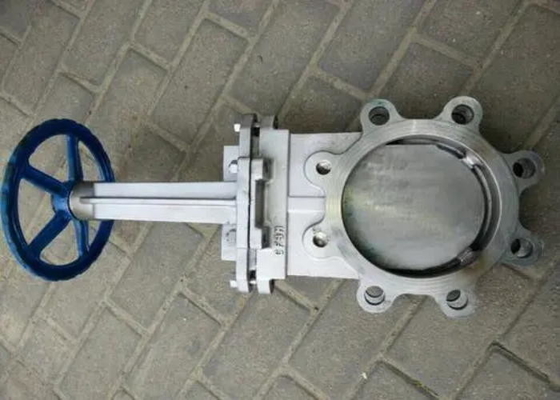

JIS PN1.0 / PN1.6 Áp suất thép carbon cỡ 2 "-12" Van cổng dao

Giới thiệu

Van cổng dao còn được gọi là van cổng dao, van cổng dao, van xả bùn và van xả bùn.Bộ phận đóng mở của nó là cổng.Hướng chuyển động của cổng vuông góc với hướng chất lỏng.Môi trường được cắt ra bởi cửa lưỡi dao có thể cắt vật liệu dạng sợi.Cổng có hai bề mặt làm kín.Hai bề mặt làm kín của van cổng dạng tấm thông dụng nhất tạo thành một hình nêm.Góc nêm thay đổi theo các thông số van, thường là 5 °, Cửa van cửa dao nêm có thể được chế tạo thành một tổng thể, được gọi là van cổng cứng;Nó cũng có thể được chế tạo thành một thanh ram có thể tạo ra biến dạng nhẹ để cải thiện khả năng sản xuất và bù đắp cho độ lệch của góc của bề mặt niêm phong trong quá trình xử lý.Loại ram này được gọi là ram đàn hồi.Trên thực tế, không có buồng trong thân van.Cổng lên xuống trong rãnh dẫn hướng bên và được vấu ở phía dưới ép chặt vào bệ van.Nếu cần đạt được độ kín trung bình cao, có thể chọn chân van làm kín hình chữ O để làm kín hai chiều.Van cổng dao có không gian lắp đặt nhỏ, áp suất làm việc thấp, không dễ tích tụ đồ lặt vặt và giá thành rẻ.

Khi van cổng dao được đóng lại, bề mặt làm kín chỉ có thể được làm kín bằng áp suất trung bình, tức là bề mặt làm kín của van cổng có thể được ép vào chân van ở phía bên kia bằng áp suất trung bình để đảm bảo độ kín của bề mặt niêm phong, đó là tự niêm phong.Hầu hết các van cổng đều được làm kín cưỡng bức, tức là khi đóng van thì van cổng cần được tác động lực từ bên ngoài vào chân van để đảm bảo độ kín của bề mặt làm kín.Loại van này thường phải được lắp đặt thẳng đứng trong đường ống.

Chế độ dẫn động của van cổng dao: bằng tay, nhông xích, điện, khí nén, thủy lực, bánh răng côn, điều khiển điện, thủy lực và khí nén.Hình dạng van cổng dao: thân tăng và thân không tăng.Vật liệu van cổng dao: gang, thép đúc, thép cacbon, thép không gỉ, lớp lót flo, v.v.

Phốt van cổng dao: con dấu cứng, con dấu mềm, con dấu một mặt, con dấu hai mặt và các vật liệu khác.

Với ưu điểm là thể tích nhỏ, lực cản dòng chảy nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt và tháo rời, van cổng dao siêu mỏng giải quyết triệt để các vấn đề khó khăn về lực cản dòng lớn, trọng lượng nặng, khó lắp đặt và diện tích sàn lớn của van cổng thông thường, van cổng phẳng, van bi, van chặn, van điều tiết và van bướm.Sau sự xuất hiện của van cổng dao, một số lượng lớn các van cắt chung và van điều chỉnh đã được thay thế.Tiêu thụ van cổng dao lớn nhất thế giới là Hoa Kỳ và Nhật Bản

Sử dụng:

Van này được ứng dụng rộng rãi cho các đường ống như cấp thoát nước, xây dựng, dầu khí, công nghiệp hóa chất, khí than (khí tự nhiên), thực phẩm, y học, nhà máy điện, nhà máy điện hạt nhân và xả ô nhiễm đô thị, vv với mục đích điều chỉnh hoặc cắt dòng chảy chứa môi trường khác nhau, chẳng hạn như hạt dày, chất lỏng dính và nhiễm bẩn trôi nổi, v.v.

Kết cấu

Kích thước

Hướng dẫn cài đặt và vận hành

1. Trước khi lắp đặt van cổng dao, hãy kiểm tra khoang van và bề mặt làm kín, không cho phép bụi bẩn hoặc cát bám vào;

2. Bu lông ở tất cả các bộ phận kết nối phải được siết chặt đồng đều;

3. Kiểm tra để đảm bảo rằng các bộ phận đóng gói được yêu cầu nén để đảm bảo cả độ kín của bao bì và độ mở linh hoạt của ram;

4. Trước khi lắp đặt van, người sử dụng phải kiểm tra mẫu van, kích thước kết nối và chú ý hướng dòng chảy trung bình để đảm bảo phù hợp với yêu cầu của van;

5. Khi lắp đặt van, người sử dụng phải dành không gian cần thiết cho việc dẫn động van;

6. Việc đấu dây của thiết bị truyền động phải được thực hiện theo sơ đồ mạch điện;

7. Van cổng dao phải được bảo dưỡng thường xuyên.Không được tự ý va chạm, bóp bóp để không ảnh hưởng đến niêm phong.

Duy trì

1. Cấm sử dụng bánh xe, tay cầm và cơ cấu truyền động để nâng hạ, va chạm.

2. Van cổng đôi phải được lắp đặt theo phương thẳng đứng (nghĩa là thân van ở vị trí thẳng đứng và tay quay ở trên cùng).

3. Van cửa có van rẽ nhánh phải mở van phân nhánh trước khi mở (để cân bằng chênh lệch áp suất ở đầu vào và đầu ra và giảm lực mở).

4. Van cổng với cơ cấu truyền động phải được lắp đặt theo các quy định trong sách hướng dẫn vận hành sản phẩm.

5. Nếu van thường xuyên đóng mở, hãy bôi trơn van ít nhất mỗi tháng một lần
