Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van kiểm tra thang máy | Kích cỡ: | DN15-DN250mm / tùy chỉnh |
|---|---|---|---|
| Vật chất: | thép carbon | ÁP LỰC: | Áp suất trung bình / 1.6MPA |
| MÀU SẮC: | Yêu cầu của khách hàng | Trung bình: | Nước, Dầu, Hơi nước |
| Sự liên quan: | Kết thúc mặt bích | Thể loại: | Thang máy theo chiều dọc |
| Tiêu chuẩn: | GB tiêu chuẩn | Vật liệu cơ thể: | thép carbon |
| Điểm nổi bật: | Van một chiều PN16 nhẹ,Van một chiều nâng PN16,Van một chiều thép carbon GB |
||

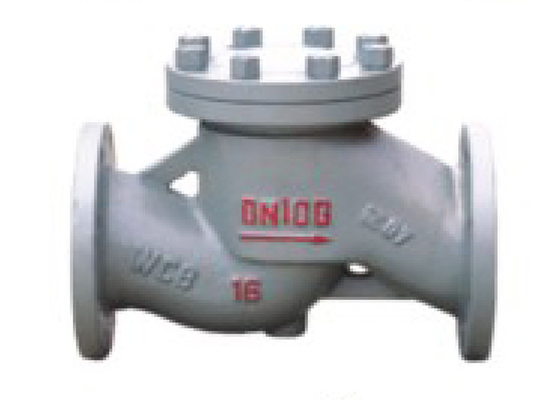

Van một chiều thang máy dùng để chỉ van tự động đóng mở đĩa van tùy thuộc vào dòng chảy của chính môi chất để ngăn chặn dòng chảy ngược của môi chất.Nó còn được gọi là van một chiều, van một chiều, van dòng chảy ngược và van áp suất ngược.Van một chiều thuộc loại van tự động, được sử dụng chủ yếu để ngăn dòng chảy ngược trung bình, quay ngược chiều máy bơm và động cơ dẫn động, xả môi chất chứa.Van một chiều cũng có thể được sử dụng trên đường ống để cung cấp cho hệ thống phụ trợ trong đó áp suất có thể tăng cao hơn áp suất của hệ thống.Van một chiều có thể được chia chủ yếu thành van một chiều xoay (quay theo trọng tâm) và van một chiều nâng (di chuyển dọc theo trục)
Van một chiều nâng: đối với van một chiều có đĩa van trượt theo đường tâm dọc của thân van, van một chiều ren trong chỉ lắp được trên đường ống nằm ngang, còn đĩa van một chiều cao áp đường kính nhỏ van có thể thông qua một quả bóng.Hình dạng cơ thể của van một chiều bướm cũng giống như van chặn (có thể được sử dụng như van chặn) nên hệ số cản chất lỏng của nó lớn.Cấu tạo của nó tương tự như van chặn, thân và đĩa van cũng giống như van chặn.Phần trên của đĩa van và phần dưới của nắp van được gia công bằng ống dẫn hướng.Ống dẫn hướng đĩa van có thể lên và rơi tự do trong ống dẫn hướng đĩa van.Khi môi chất chảy xuôi dòng, đĩa van mở ra do lực đẩy của môi chất.Khi môi chất ngừng chảy, đĩa van rơi trên bệ van theo phương thẳng đứng để ngăn cản dòng chảy ngược của môi chất.Hướng của kênh đầu vào và đầu ra trung bình của thẳng qua van một chiều bướm vuông góc với hướng của kênh chân van;Đối với van một chiều thang máy thẳng đứng, hướng của kênh đầu vào và đầu ra trung bình giống như hướng của kênh chân van và lực cản dòng chảy của nó nhỏ hơn so với hướng thẳng qua van một chiều

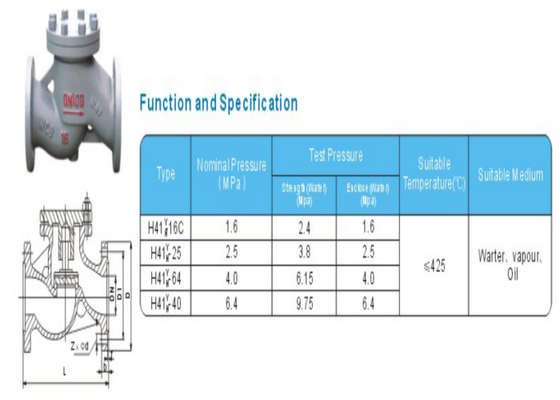

| Áp suất định mức | 1,6 Mpa |
| Nhiệt độ Suitbk | -29 đến 425 ° C |
| Kiểm tra niêm phong | 1.8MPa |
| Kiểm tra vỏ | 2,4mpa |
| Phương tiện phù hợp: | hơi, nước, dầu |
| DN | L | D | D1 | D2 | bf | Zxфd | H |
| 15 | 130 | 95 | 65.0 | 46.0 | 14-2 | 4-ф14 | 88 |
| 20 | 150 | 105 | 75.0 | 56.0 | 16-2 | 4-ф14 | 88 |
| 25 | 160 | 115 | 85.0 | 65.0 | 16-2 | 4-ф14 | 103 |
| 32 | 180 | 140 | 100.0 | 76.0 | 18-2 | 4-ф18 | 115 |
| 40 | 200 | 150 | 110 | 84.0 | 18-2 | 4-ф18 | 131 |
| 50 | 230 | 165 | 125.0 | 99.0 | 20-2 | 4-ф18 | 141 |
| 65 | 290 | 185 | 145.0 | 118.0 | 20-2 | 4-ф18 | 157 |
| 80 | 310 | 200 | 160 | 132.0 | 20-2 | 8-ф18 | 165 |
| 100 | 350 | 220 | 180 | 156.0 | 20-2 | 8-ф18 | 185 |
| DN125 | 400 | 250 | 210 | 184 | 22-2 | 8-ф18 | 211 |
| DN150 | 480 | 285 | 240 | 211 | 24-2 | 8-ф22 | 233 |
| DN200 | 600 | 335 | 295 | 265 | 26-3 | 12-ф23 | 278 |
| DN250 | 622 | 405 | 355 | 320 | 30-3 | 12-ф25 | 315 |
| DN300 | 698 | 460 | 410 | 375 | 30-4 | 12-ф25 | 392 |
