Thông tin chi tiết sản phẩm:
Thanh toán:
|

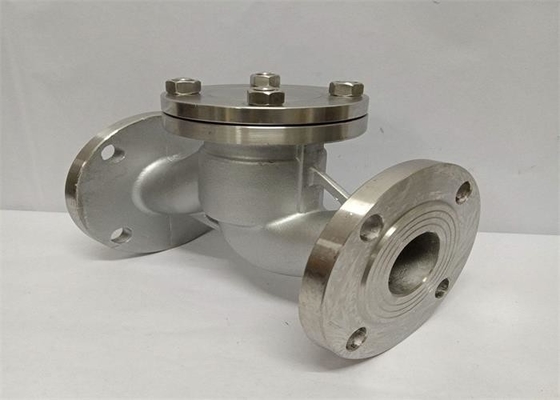

| tên sản phẩm: | Van kiểm tra thang máy | Nhiệt độ của môi trường: | ≤425 ℃ |
|---|---|---|---|
| Vật liệu cơ thể: | Thép không gỉ / 304 | MÀU SẮC: | Yêu cầu / Nội dung của khách hàng |
| Sự liên quan: | Kết thúc mặt bích | Trung bình: | Dầu nước khí |
| sức mạnh: | Không | Kích cỡ: | DN15-DN300 |
| Đĩa: | 304 / thép không gỉ | Tiêu chuẩn: | GB tiêu chuẩn / Gost |
| Điểm nổi bật: | Van kiểm tra loại thang máy Gost,Van kiểm tra loại thang máy SS 304,Van điều khiển thang máy chống ăn mòn |
||
Van này phù hợp trên đường ống dẫn loại axit nitric ngăn dòng điện bất lợi trung bình mở một chiều tắt.
1. đối với van một chiều có đĩa van trượt dọc theo đường tâm thẳng đứng của thân van, van một chiều ren trong chỉ có thể được lắp đặt trên đường ống nằm ngang và đĩa van trên van một chiều đường kính nhỏ áp suất cao có thể nhận bóng.Hình dạng cơ thể của van một chiều bướm cũng giống như van chặn (có thể được sử dụng như van chặn) nên hệ số cản chất lỏng của nó lớn.Cấu tạo của nó tương tự như van chặn, thân và đĩa van cũng giống như van chặn.Phần trên của đĩa van và phần dưới của nắp van được gia công bằng ống dẫn hướng.Ống dẫn hướng đĩa van có thể lên và rơi tự do trong ống dẫn hướng đĩa van.Khi môi chất chảy xuôi dòng, đĩa van mở ra do lực đẩy của môi chất.Khi môi chất ngừng chảy, đĩa van rơi trên bệ van theo phương thẳng đứng để ngăn cản dòng chảy ngược của môi chất.Hướng của kênh đầu vào và đầu ra trung bình của thẳng qua van một chiều bướm vuông góc với hướng của kênh chân van;Đối với van một chiều thang máy thẳng đứng, hướng của kênh đầu vào và đầu ra trung bình giống như hướng của kênh chân van và lực cản dòng chảy của nó nhỏ hơn so với hướng thẳng qua van một chiều
2. một van có đĩa trượt dọc theo đường tâm của thân van.Van một chiều đường ống là một van mới.Nó có khối lượng nhỏ, trọng lượng nhẹ và công nghệ xử lý tốt.Đó là một trong những hướng phát triển của van một chiều.Tuy nhiên, hệ số cản chất lỏng lớn hơn một chút so với van một chiều xoay
| Thể loại | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | Máy đo t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22—2 | 22—2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| trọng lượng (kg) | 3,3 | 4,13 | 5.33 | 8.7 | 11,66 | 14,33 | 23 | 27 | 35,2 | 54 | 73,2 | 126 | 175 | 262 | ||
| Thể loại | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | Máy đo t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22—2 | 22—2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| trọng lượng (kg) | 3,3 | 4,13 | 5.33 | 8.7 | 13,00 | 14,33 | 23 | 27 | 45.0 | 54 | 73,2 | 148 | 191 | 450 | ||
