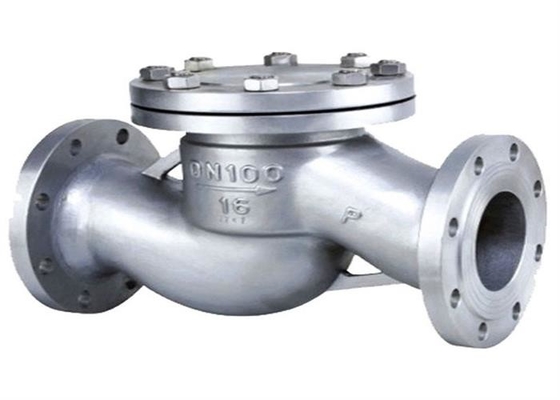

Van kiểm tra nâng mặt bích tiêu chuẩn 1.0 / 1.6 / 2.5 Mpa DIN bằng thép không gỉ

Giới thiệu

Van một chiều thang máy dùng để chỉ van tự động đóng mở đĩa van tùy thuộc vào dòng chảy của chính môi chất để ngăn chặn dòng chảy ngược của môi chất.Nó còn được gọi là van một chiều, van một chiều, van dòng chảy ngược và van áp suất ngược.Van một chiều thuộc loại van tự động, được sử dụng chủ yếu để ngăn dòng chảy ngược trung bình, quay ngược chiều máy bơm và động cơ dẫn động, xả môi chất chứa.Van một chiều cũng có thể được sử dụng trên đường ống để cung cấp cho hệ thống phụ trợ trong đó áp suất có thể tăng cao hơn áp suất của hệ thống.Van một chiều có thể được chia chủ yếu thành van một chiều xoay (quay theo trọng tâm) và van một chiều nâng (di chuyển dọc theo trục)

Chế độ cài đặt

1. Đĩa của van một chiều xoay có dạng đĩa và quay quanh trục quay của kênh chân van.Bởi vì kênh trong van được sắp xếp hợp lý và sức cản dòng chảy nhỏ hơn so với van một chiều cánh bướm tăng, nó thích hợp cho những trường hợp có đường kính lớn với tốc độ dòng chảy thấp và dòng chảy thay đổi thường xuyên, nhưng nó không thích hợp cho dòng chảy rung, và hiệu suất niêm phong của nó không tốt bằng loại nâng hạ.Van một chiều bướm được chia thành loại đĩa đơn, loại đĩa đôi và loại đa nửa.Ba dạng này chủ yếu được phân chia theo đường kính van, nhằm đề phòng tác động thủy lực bị suy yếu khi môi chất ngừng chảy hoặc chảy ngược trở lại.

2. Van một chiều nâng: đối với van một chiều có đĩa van trượt dọc theo đường tâm dọc của thân van, van một chiều ren trong chỉ lắp được trên đường ống nằm ngang, còn đĩa van trên cao áp nhỏ- van kiểm tra đường kính có thể thông qua một quả bóng.Hình dạng cơ thể của van một chiều bướm cũng giống như van chặn (có thể được sử dụng như van chặn) nên hệ số cản chất lỏng của nó lớn.Cấu tạo của nó tương tự như van chặn, thân và đĩa van cũng giống như van chặn.Phần trên của đĩa van và phần dưới của nắp van được gia công bằng ống dẫn hướng.Ống dẫn hướng đĩa van có thể lên và rơi tự do trong ống dẫn hướng đĩa van.Khi môi chất chảy xuôi dòng, đĩa van mở ra do lực đẩy của môi chất.Khi môi chất ngừng chảy, đĩa van rơi trên bệ van theo phương thẳng đứng để ngăn cản dòng chảy ngược của môi chất.Hướng của kênh đầu vào và đầu ra trung bình của thẳng qua van một chiều bướm vuông góc với hướng của kênh chân van;Đối với van một chiều thang máy thẳng đứng, hướng của kênh đầu vào và đầu ra trung bình giống như hướng của kênh chân van và lực cản dòng chảy của nó nhỏ hơn so với hướng của van một chiều đi thẳng.

3. Van một chiều xoay: van một chiều có đĩa quay quanh trục chốt ở chân van.Van một chiều dạng đĩa có cấu tạo đơn giản và chỉ có thể lắp đặt trên đường ống nằm ngang với hiệu suất làm kín tốt.

4. Van một chiều nâng: van có đĩa trượt dọc theo đường tâm của thân van.Van một chiều đường ống là một van mới.Nó có khối lượng nhỏ, trọng lượng nhẹ và công nghệ xử lý tốt.Đó là một trong những hướng phát triển của van một chiều.Tuy nhiên, hệ số cản chất lỏng lớn hơn một chút so với van một chiều xoay.

5. Van một chiều nén: Van này được sử dụng như một van cấp nước và hơi cho lò hơi.Nó có chức năng toàn diện là nâng van một chiều, van chặn hoặc van góc

Kích thước
