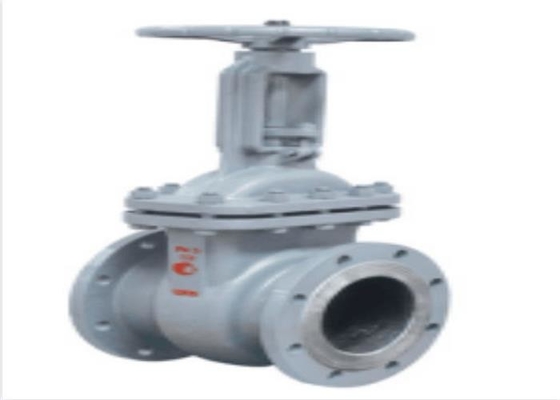

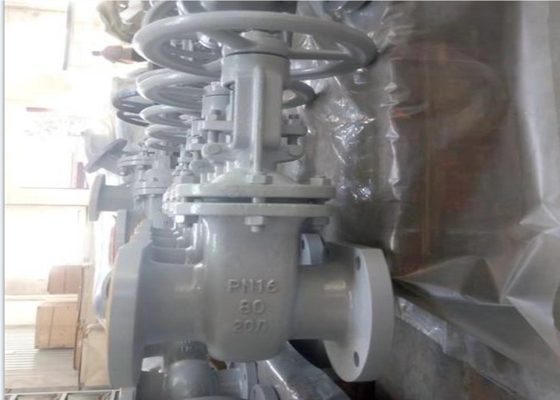

Các đường ống chỉ mở và đóng hoàn toàn Van cổng mặt bích WCB Nga

Giới thiệu

Bộ phận đóng mở của van cổng thép đúc là cánh cổng, và hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể đóng mở hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Chế độ thường được sử dụng là hai bề mặt làm kín của van ram tạo thành hình nêm.Góc nêm thay đổi theo các thông số van, thường là 50. Khi nhiệt độ trung bình không cao, nó là 2 ° 52 '.Cổng của van cổng nêm có thể được làm thành một tổng thể, được gọi là van cổng cứng;Nó cũng có thể được chế tạo thành một thanh ram có thể tạo ra biến dạng nhẹ để cải thiện khả năng sản xuất và bù đắp cho độ lệch của góc của bề mặt niêm phong trong quá trình xử lý.Loại ram này được gọi là ram đàn hồi.

Phân loại van cổng

Van cổng có thể được chia thành van cổng tăng và van cổng không tăng tùy theo việc thân van tăng hay giảm.Van cổng trục tăng lên và hạ xuống trong khi trục van quay;Trụ van sẽ chỉ xoay, và không tăng và giảm là van cổng không tăng.

Cửa van cửa tăng di chuyển tuyến tính với thân van, được gọi là van cổng trục tăng (hay còn gọi là van cổng trục tăng).Nói chung, có các ren hình thang trên thanh nâng.Thông qua đai ốc ở đầu van và rãnh dẫn hướng trên thân van, chuyển động quay được biến đổi thành chuyển động thẳng, tức là mômen hoạt động được biến đổi thành lực đẩy hoạt động.Khi van được mở, khi chiều cao nâng của ram bằng 1: 1 lần đường kính van, kênh chất lỏng hoàn toàn không bị chặn, nhưng không thể giám sát vị trí này trong quá trình hoạt động.Trong thực tế sử dụng, đỉnh của thân van được sử dụng làm điểm đánh dấu, tức là vị trí không thể mở được được sử dụng làm vị trí mở hoàn toàn của nó.Để xét hiện tượng khóa do thay đổi nhiệt độ, người ta thường mở đến vị trí cực đại rồi vặn ngược lại 1 / 2-1 lượt như vị trí van mở hoàn toàn.Do đó, vị trí mở hoàn toàn của van được xác định theo vị trí của RAM (tức là hành trình>).

Đối với một số van cổng, đai ốc van được đặt trên cổng.Thân van quay mà không cần nâng.Chuyển động quay của bánh xe đẩy tay van quay và nâng cánh van.Loại van này được gọi là van cổng thanh quay hoặc van cổng thanh không tăng.Công tắc giống như van cổng thanh tăng.Nó mở hoàn toàn khi không mở và đóng hoàn toàn khi đóng khi không mở.So với van cổng thanh tăng, bằng mắt thường khó có thể nắm bắt được độ mở của cổng, do đó cần phải thêm Lắp thêm dải chỉ thị độ mở.

Kích thước
