Thông tin chi tiết sản phẩm:
Thanh toán:
|

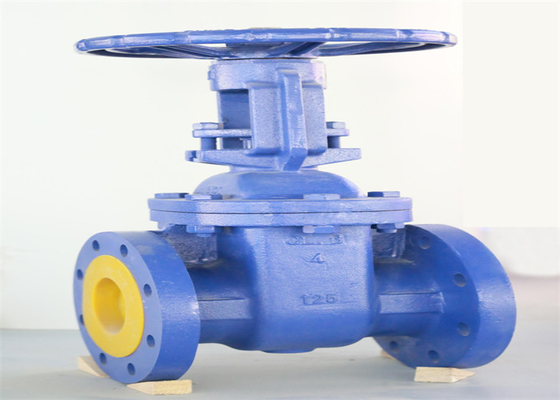

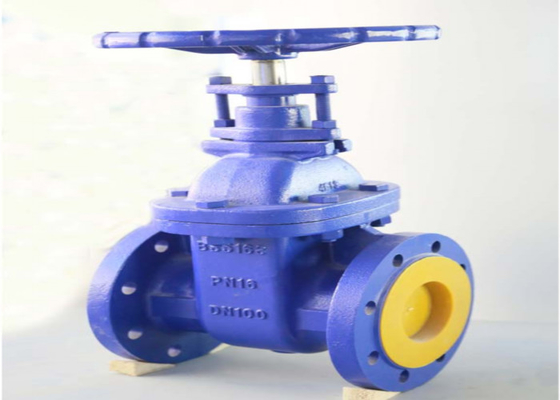

| tên sản phẩm: | Van cổng mặt bích | MÀU SẮC: | Yêu cầu của khách hàng |
|---|---|---|---|
| Tiêu chuẩn: | BS | Vật chất: | Sắt dẻo |
| Kích thước cổng: | DN40 ~ 600 | Sự liên quan: | Kết thúc mặt bích |
| Phương tiện truyền thông: | Nước, hơi nước | ÁP LỰC: | Áp lực thấp |
| vật liệu bánh xe: | Sắt dẻo | Chỗ ngồi: | Đồng |
| Điểm nổi bật: | Van cổng gang OS&Y,Van cổng gang chống rỉ,BS 5163 |
||
Bộ phận đóng mở của van cổng chính là cửa van.Hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Hai bề mặt làm kín của van Mode RAM được sử dụng phổ biến nhất tạo thành van góc hình nêm và hình nêm
| DN (mm) | DN (nch) | L | D | D1 | D2 | b | f | zd | D0 | Hmin | Hmax |
| 50 | 2 " | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2 " | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3 " | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5 " | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | số 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10 " | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12 " | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Kiểm tra xem các bộ phận có đủ tiêu chuẩn hay không trước khi lắp ráp, và các bộ phận ảnh hưởng đến hoạt động dịch vụ không được lắp ráp;
2. Khoang bên trong của thân van phải được làm sạch, và ren của thanh khóa phải được bôi dầu mỡ.
3 bu lông kết nối mặt bích phải được siết đối xứng và dần dần, và khuỷu tay siết chặt của đai ốc đệm phải phù hợp;
4. Khoang trong của van, bề mặt tiếp xúc với môi chất và bề mặt tổng thể của van phải được sơn theo yêu cầu của khách hàng
5. Sản phẩm phải được đóng mở linh hoạt sau khi lắp ráp mà không bị kẹt;
6 thử nghiệm áp suất của toàn bộ máy phải đáp ứng các yêu cầu của bs5146
7. Tiêu chuẩn thiết kế phải tuân theo BS5163, và kết nối mặt bích phải tuân theo bs4504
8. Chiều dài cấu trúc sẽ được thực hiện theo |so5752 sê-ri cơ bản 3
