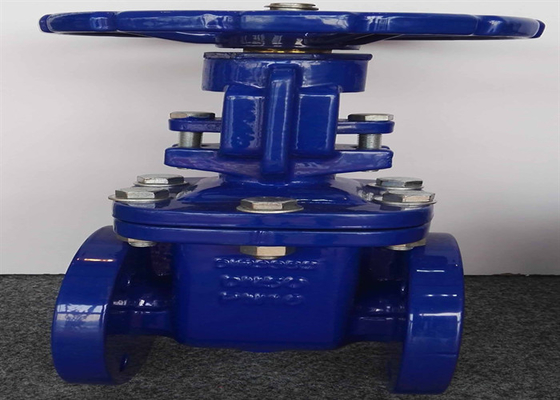

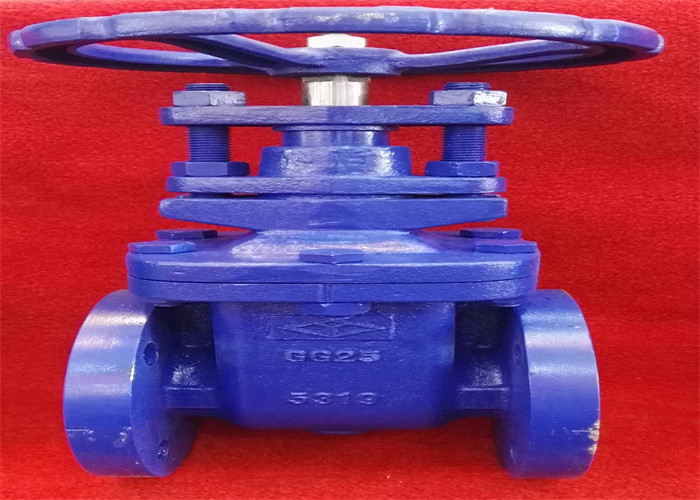

F4 / F5 DIN3352 Con dấu kim loại Thân không tăng / Hệ điều hành Van cổng mặt bích bằng gang

Giới thiệu

Bộ phận đóng mở van cổng là một thanh ram, và hướng chuyển động của thanh xupáp vuông góc với hướng chất lỏng.Van cổng được sử dụng làm phương tiện cắt.Khi nó được mở hoàn toàn, toàn bộ kênh dòng chảy sẽ đi thẳng qua.Tại thời điểm này, tổn thất áp suất * của hoạt động trung bình là nhỏ.Theo hình thức của bộ phận làm kín, van cổng thường được chia thành nhiều loại khác nhau, chẳng hạn như van cổng nêm, van cổng phẳng, van cổng đôi song song, van cổng đôi hình nêm, ... Van cổng thường phù hợp với điều kiện làm việc. không cần phải đóng mở thường xuyên và giữ cho cổng mở hoàn toàn hoặc đóng hoàn toàn.Không thích hợp để sử dụng làm điều tiết hoặc điều tiết.Các vật liệu khác nhau có thể được sử dụng cho nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa, urê và các phương tiện khác.
Các thiết bị dẫn động bao gồm bánh xe tay, bánh răng côn, điện, khí nén, v.v.


Đặc điểm cấu trúc



1. Thanh ram có hai bề mặt làm kín, * người ta thường sử dụng hai bề mặt làm kín của thanh ram tạo thành một hình nêm, và góc nêm thay đổi theo các thông số của van, thường là 5 °.
2. Nguyên tắc làm kín của van cổng dạng nêm là đạt được độ kín bằng sự kết hợp chặt chẽ của hai bề mặt làm kín trên nêm và hai bề mặt làm kín trên thân van.
3. Van cổng nêm có thể được chia thành van cổng trục tăng (van cổng trục nâng) và van cổng trục không tăng (van cổng trục xoay) tùy theo các chế độ đóng mở khác nhau của van cổng dẫn động bằng thân van.
4. Van cổng nêm có thể được chia thành van cổng đàn hồi và van cổng cứng theo cấu trúc cổng khác nhau.
5. Thân van được đúc, thân van và nắp ca-pô được kết nối bằng bu lông, mặt bích ở giữa được làm kín bằng vòng đệm xoắn ốc, và cũng có thể sử dụng vòng kim loại khi khách hàng có yêu cầu đặc biệt.
6. Kênh thông suốt và hệ số dòng chảy nhỏ.Bề mặt niêm phong ít bị cọ rửa và ăn mòn bởi môi trường.
7. Bề mặt làm kín được làm bằng thép hợp kim hoặc cacbua xi măng, có khả năng chống mài mòn và chống xước tốt.
8. Bao bì graphite linh hoạt được thông qua, với niêm phong đáng tin cậy và hoạt động nhẹ và linh hoạt.
9. Hướng dòng chảy của môi chất là không hạn chế, không làm rối loạn dòng chảy và giảm áp suất.
10. Mô hình tiện ích có ưu điểm là hình dạng đơn giản, chiều dài cấu trúc ngắn, khả năng sản xuất tốt và phạm vi ứng dụng rộng rãi.



Kích thước

Tiêu chuẩn cơ bản
