Thông tin chi tiết sản phẩm:
Thanh toán:
|

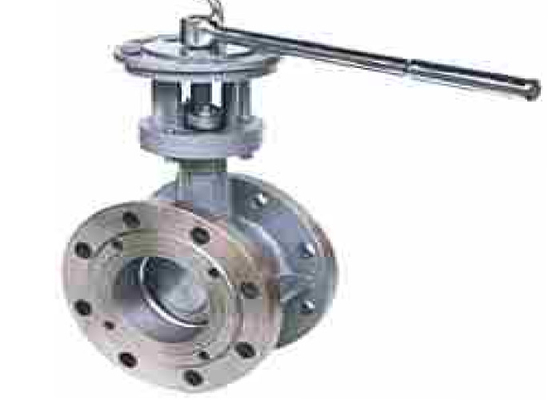

| tên sản phẩm: | Van bướm mặt bích | ÁP LỰC: | 1,0 / 1,6 Mpa |
|---|---|---|---|
| Vật liệu cơ thể: | WCB | Thể loại: | Ba lập dị |
| Niêm phong mặt: | Thép không gỉ | Chế độ mở: | tay quay |
| Sự liên quan: | Đầu bích | Nhiệt độ: | -29 đến 425 ℃ |
| vật liệu thân cây: | 2Cr13 | Ách: | WCB |
| Điểm nổi bật: | Van bướm mặt bích Handel,Van bướm mặt bích vòng đệm,Van bướm lệch tâm 1 |
||
Tấm cánh của van bướm được lắp đặt theo hướng đường kính của đường ống.Trong rãnh hình trụ của thân van bướm, tấm bướm đĩa quay quanh trục với góc quay từ 0 ° - 90 °.Khi nó quay đến 90 °, van mở hoàn toàn
Van này phù hợp với các đường ống dẫn nước, dầu ... Nó có thể điều chỉnh và cắt chất lỏng.

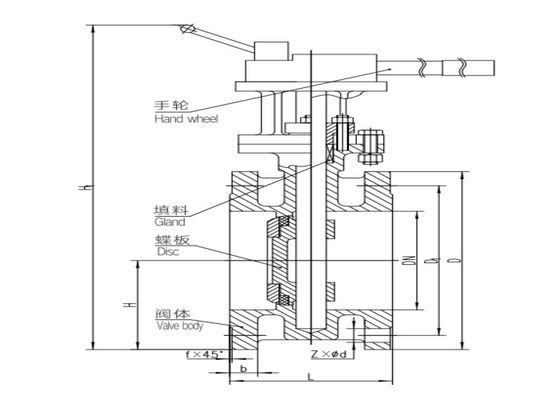

| mm | L | D | D1 | bf | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
