Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van kiểm tra thang máy | Sự liên quan: | Kết thúc mặt bích |
|---|---|---|---|
| MÀU SẮC: | Yêu cầu của khách hàng, màu xám | Trung bình: | Dầu nước khí |
| Vật liệu cơ thể: | Carbon Steel ; Thép carbon ; WCB WCB | ÁP LỰC: | Áp suất trung bình, áp suất cao, nhiệt độ bình thường |
| Nhiệt độ của môi trường: | Nhiệt độ trung bình, nhiệt độ bình thường, nhiệt độ cao | Vật liệu đĩa: | Thép cacbon; WCB |
| Kích cỡ: | DN15 đến DN300 | Kết cấu: | Kiểm tra |
| Điểm nổi bật: | Van kiểm tra loại nâng Piston WCB,Van kiểm tra loại nâng piston bằng thép,Van kiểm tra loại nhẹ Piston loại nâng |
||
Van một chiều nâng bằng thép đúc H41h và H41W được sử dụng rộng rãi cho áp suất danh định PN1 Đối với đường ống trong các điều kiện làm việc khác nhau như dầu khí, công nghiệp hóa chất và nhà máy nhiệt điện có nhiệt độ làm việc - 29 ~ 550 ℃ ở 6 ~ 10.0MPa, phương tiện áp dụng là nước, dầu, hơi nước, v.v. Chức năng chính của nó là ngăn dòng chảy ngược trung bình, quay ngược chiều của máy bơm và động cơ dẫn động của nó, và xả môi chất trong thùng chứa.

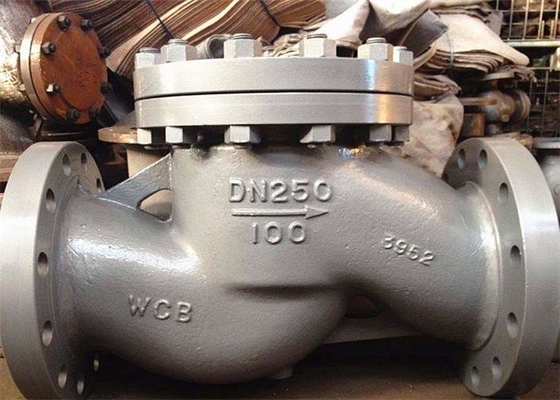

Trong quá trình sử dụng van, môi chất chảy theo hướng mũi tên trong hình.
1. Khi môi chất chảy theo chiều xác định, đĩa van chịu tác dụng của lực môi chất.Khi môi chất được mở để lấy dòng ngược, đĩa van và bề mặt làm kín của bệ van sẽ đóng lại do trọng lượng bản thân của đĩa van và lực ngược của môi chất, để ngăn cản dòng ngược của môi chất.
2. Bề mặt làm kín của thân van và đĩa phải được phủ bằng thép không gỉ.
| Thể loại | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | Máy đo t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22—2 | 22—2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| trọng lượng (kg) | 3,3 | 4,13 | 5.33 | 8.7 | 11,66 | 14,33 | 23 | 27 | 35,2 | 54 | 73,2 | 126 | 175 | 262 | ||
| Thể loại | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | Máy đo t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22—2 | 22—2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| trọng lượng (kg) | 3,3 | 4,13 | 5.33 | 8.7 | 13,00 | 14,33 | 23 | 27 | 45.0 | 54 | 73,2 | 148 | 191 | 450 | ||
