Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van chống cháy | Áp lực công việc: | 1,0 ~ 1,6 mpa |
|---|---|---|---|
| Sự liên quan: | mặt bích kết thúc | MÀU SẮC: | màu đỏ / yêu cầu của khách hàng |
| Nhiệt độ: | ≤80 ℃ | Thể loại: | Thân mọc |
| sức mạnh: | tay quay | Niêm phong: | EPDM / NBR |
| Điểm nổi bật: | Van cổng chống cháy thân tăng,Van cổng chống cháy tay quay,Van cổng chống cháy EPDM |
||

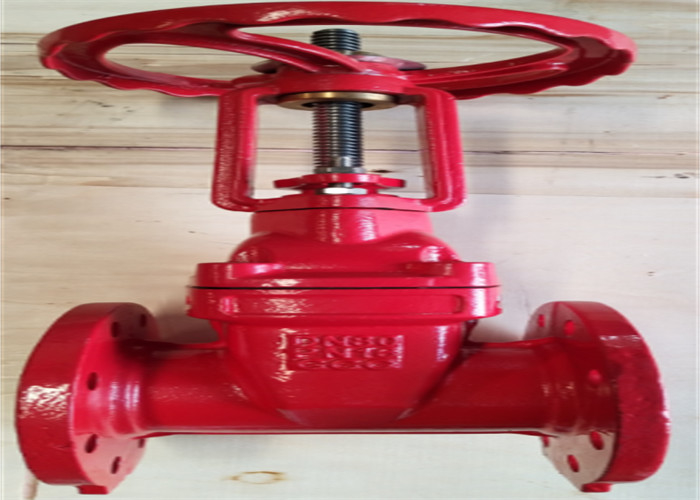

Van cổng con dấu mềm thân tăng là loại van công nghiệp.Bộ phận đóng mở của van cổng phớt mềm là một thanh ram.Hướng chuyển động của thanh ram vuông góc với hướng chất lỏng.Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Chế độ thường được sử dụng là hai bề mặt làm kín của van ram tạo thành một hình nêm, và góc nêm thay đổi theo các thông số của van, thường là 50
Van cổng con dấu mềm được chia thành van cổng con dấu mềm có thân tăng và van cửa con dấu mềm không có thân tăng.Các nhà sản xuất chính trong nước bao gồm Beijing jiast Valve Co., Ltd., thường có ren hình thang trên thanh nâng.Thông qua đai ốc ở giữa ram và rãnh dẫn hướng trên thân van, chuyển động quay được biến đổi thành chuyển động thẳng, tức là mômen hoạt động được biến đổi thành lực đẩy hoạt động.Khi van được mở, khi chiều cao nâng của ram bằng 1: 1 lần đường kính van, kênh chất lỏng hoàn toàn không bị chặn, nhưng không thể giám sát vị trí này trong quá trình hoạt động.Trong thực tế sử dụng, đỉnh của thân van được sử dụng làm điểm đánh dấu, tức là vị trí không thể mở được được sử dụng làm vị trí mở hoàn toàn của nó.Để xét hiện tượng khóa do thay đổi nhiệt độ, người ta thường mở đến vị trí cực đại rồi vặn ngược lại 1 / 2-1 lượt như vị trí van mở hoàn toàn.Do đó, vị trí mở hoàn toàn của van phải được xác định theo vị trí của RAM (tức là hành trình).Loại van này thường phải được lắp đặt theo chiều ngang trong đường ống
| Kích cỡ | L | D | D1 | D2 | B | F | Zxфd |
| 50 | 178 ± 1,5 | 165 | 125 | 99 | 19 | 3 | 4xф19 |
| 65 | 190 ± 2 | 185 | 145 | 118 | 19 | 3 | 4xф19 |
| 80 | 203 ± 2 | 200 | 160 | 132 | 19 | 3 | 8xф19 |
| 100 | 229 ± 2 | 220 | 180 | 156 | 21 | 3 | 8xф19 |
| 125 | 254 ± 2 | 250 | 210 | 184 | 22 | 3 | 8xф19 |
| 150 | 267 ± 2 | 285 | 240 | 211 | 22 | 3 | 8xф23 |
| 200 | 292 ± 2 | 340 | 295 | 266 | 23 | 3 | 12xф23 |
| 250 | 330 ± 3 | 405 | 350/355 | 319 | 26 | 3 | 12Xф28 |
| 300 | 356 ± 3 | 460 | 400/410 | 370 | 28,5 | 4 | 12Xф28 |
