Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van kiểm tra xoay | ÁP LỰC: | 2,5Mpa |
|---|---|---|---|
| Nhiệt độ của môi trường: | ≤50 ℃ | Màu sắc: | Yêu cầu của khách hàng, màu xanh lam |
| Tiêu chuẩn: | DIN, GB | Kết cấu: | Kiểm tra |
| Vật liệu cơ thể: | Bàn là | Kích cỡ: | DN50 ~ DN350 |
| Điểm nổi bật: | Van kiểm tra đáy nâng Loại mặt bích,Van kiểm tra 2,5 Mpa Loại mặt bích |
||

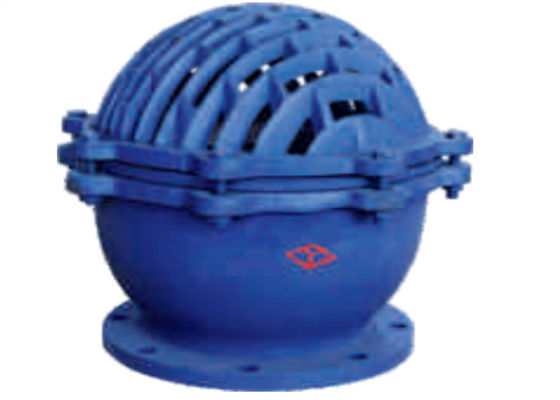

H42x-2.5 là van đáy nâng kết nối mặt bích;H45x-2.5 mặt bích kết nối van đáy xoay nhiều đĩa;H46x-2.5 là van đáy đĩa kép được kết nối mặt bích;H12x-2.5 là van đáy nâng có kết nối ren trong.Chúng bao gồm thân van, chân van, đĩa van và miếng đệm làm kín
Van sử dụng lực hút của máy bơm để tạo ra áp suất âm.Áp suất khí quyển tạo áp lực nước vào đường ống hút của máy bơm để mở van.Khi dừng máy bơm, sử dụng áp lực cột nước và trọng lượng bản thân của đĩa van sẽ tự động đóng lại để ngăn dòng nước chảy ngược
1. Van phải được bảo quản trong kho khô ráo và không được để ngoài trời.
2. Van phải được bảo dưỡng thường xuyên để bảo quản lâu dài.
3. Van được lắp ở đáy của đường ống thẳng đứng của đường ống dẫn nước vào của máy bơm nước.
4. Làm sạch khoang bên trong của đường ống và van trước khi lắp đặt.
5. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong đặc điểm kỹ thuật hoạt động

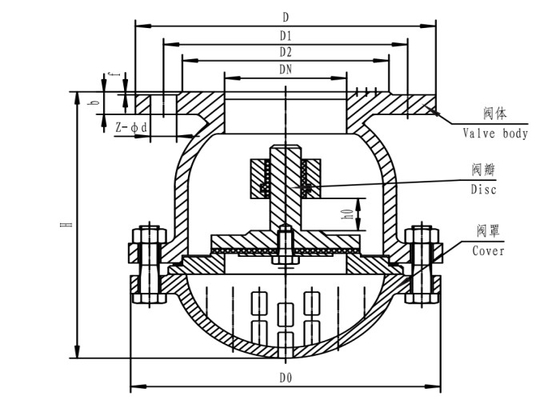

| Thể loại |
DN |
Kích thước | |||||||
| D | D1 | D2 | bf | Z-Φd | D0 | h0 | H | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
