Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bướm mặt bích | liên kết: | mặt bích |
|---|---|---|---|
| Nhiệt độ: | ≤80 ℃ | MÀU SẮC: | Màu xanh lam / Yêu cầu của khách hàng |
| Áp lực: | 0,6 ~ 1,6mpa | sức mạnh: | bánh xe quay tay |
| Kích cỡ: | DN32 ~ DN200 | Vật liệu cơ thể: | Sắt dẻo |
| Điểm nổi bật: | Van bướm mặt bích sắt dễ uốn,Van bướm mặt bích bánh xe lăn,Van bướm sắt mềm DN32 |
||

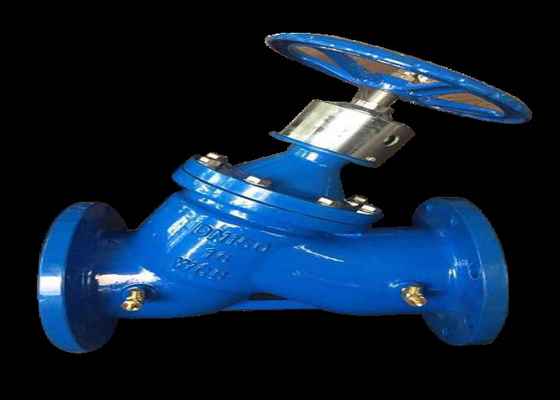

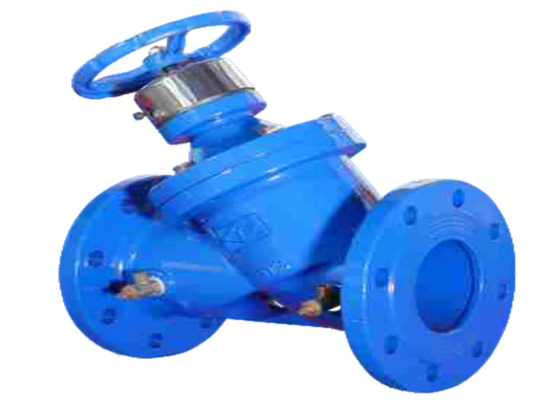

Van cân bằng là loại van có chức năng đặc biệt và là sản phẩm tiết kiệm năng lượng mới lý tưởng.Nó có đặc tính dòng chảy tốt, có thể phân phối dòng chảy hợp lý và giải quyết vấn đề mất cân bằng thủy lực trong mạng lưới đường ống.Nó có thể điều chỉnh chính xác giảm áp suất và lưu lượng và cải thiện trạng thái dòng chảy của môi chất trong mạng lưới đường ống, để đạt được mục đích cân bằng trung bình.
Van cân bằng khóa số là loại van cân bằng trong điều kiện thủy lực tĩnh.Nó có đường đặc tính dòng chảy của tỷ lệ phần trăm bằng nhau.Nó phù hợp với hệ thống điều tiết lưu lượng điều tiết khối lượng tập trung, điều tiết chất lượng tập trung và thay đổi lưu lượng theo từng giai đoạn.Khi lưu lượng hệ thống thay đổi, mỗi nhánh của van được lắp đặt, và lưu lượng của mỗi người dùng sẽ tăng hoặc giảm theo tỷ lệ, để duy trì sơ đồ phân phối lưu lượng trong quá trình điều tiết ban đầu.
1. Sản phẩm có bộ phận chỉ thị mở và khóa mở và van đo áp suất nhỏ để đo lưu lượng.Miễn là van cân bằng có thông số kỹ thuật phù hợp được lắp đặt ở mỗi nhánh và đầu vào của người dùng, và được khóa sau khi vận hành một lần bằng thiết bị thông minh đặc biệt, tổng lượng nước của hệ thống được kiểm soát trong phạm vi hợp lý, để khắc phục hiện tượng “lưu lượng lớn và chênh lệch nhiệt độ nhỏ” bất hợp lý.
2. Van có cấu tạo gồm thân van, đĩa, nắp ca-pô, đai ốc, thân và tay quay.
3. Quay tay quay, và thanh van quay để dẫn động đai ốc thanh van lên xuống.Đồng thời, đĩa van tăng và giảm để thực hiện điều chỉnh dòng chảy.
|
|
DN |
(mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | H | D0 | ||
| SP45F-16Q | 32 | 190 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 220.3 | 120 |
| 40 | 190 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 220.3 | 120 | |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-Φ19 | 224 | 120 | |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-Φ19 | 252,8 | 120 | |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-Φ19 | 273 | 160 | |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-Φ19 | 294,1 | 160 | |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-Φ19 | 340.1 | 180 | |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-Φ23 | 368.4 | 240 | |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-Φ23 | 456,2 | 280 | |
