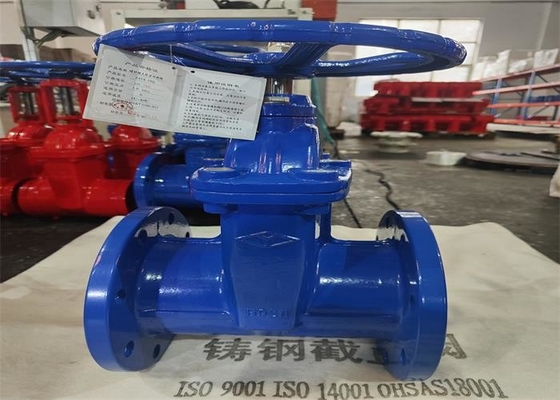

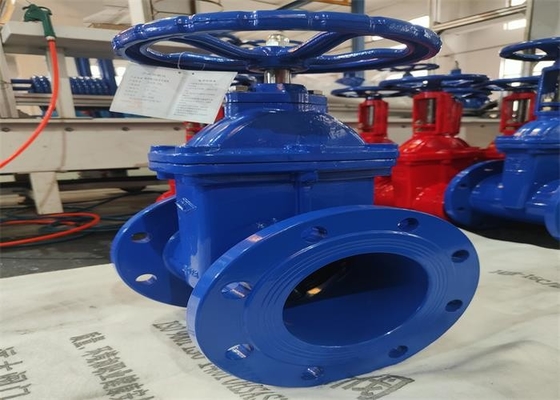

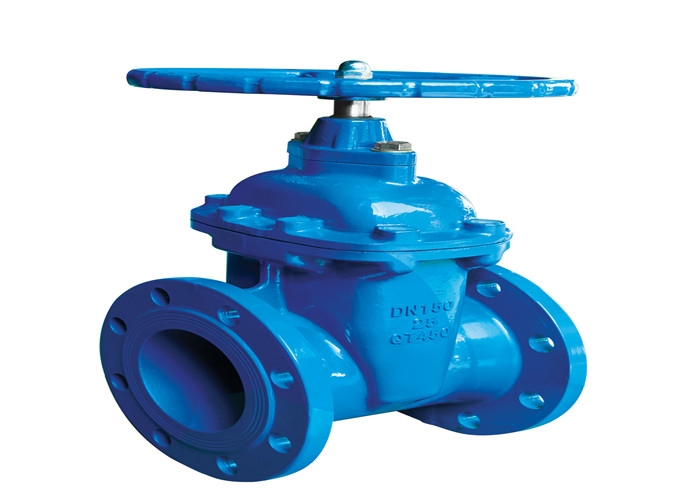

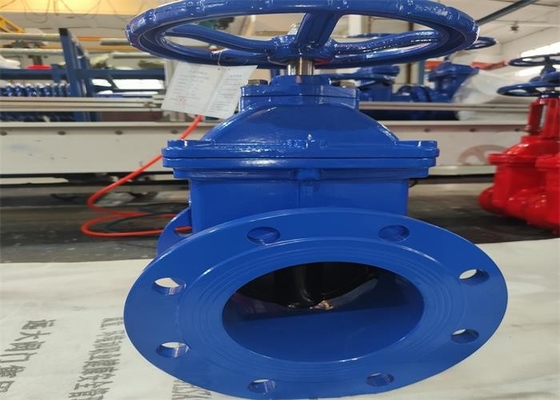

DIN 1.6 Mpa Sắt dẻo Ghế ngồi có thể chịu lực không tăng Thân van cổng mặt bích

Tuổi của bạn:

Van có thể được sử dụng để đóng mở trên đường ống và thiết bị có nhiệt độ trung bình không cao hơn 80 ℃.

Nguyên tắc cấu trúc và hành động:

1. Van được kết nối bằng mặt bích và tuân theo tiêu chuẩn GB / T 12232.Van có cấu tạo gồm thân van, nắp ca-pô, cửa van, thanh van, v.v.

2. Van xoay trục van bằng cách xoay chìa khóa đặc biệt để điều khiển thanh lăn lên hoặc xuống, để đạt được mục đích đóng mở.Cao su lưu hóa tích hợp của tấm van chặn hiệu quả tiếp xúc giữa tấm van và môi chất, đồng thời có tính năng chống gỉ tuyệt vời.Hiệu quả của việc làm kín có thể đạt được bằng cách sử dụng hiệu ứng bù của biến dạng vi mô do cao su tạo ra khi ram được ứng suất.

Tính năng van

1. Hình dạng đơn giản, trọng lượng nhẹ, công nghệ sản xuất tốt, phạm vi ứng dụng rộng rãi và dễ dàng cài đặt.

2. Cấu trúc hợp lý và nhỏ gọn, khối lượng nhỏ, và các bộ phận đóng khối (cổng) áp dụng cấu trúc hình nêm, có thể tự động bù lại sự biến dạng của thân van do tải trọng hoặc nhiệt độ bất thường trong quá trình hoạt động và niêm phong an toàn và đáng tin cậy.

3. Môi chất có thể chảy theo bất kỳ hướng nào từ cả hai phía của van cổng, có thể được nối hoặc cắt.

4. Mở và đóng cửa là tiết kiệm sức lao động.Khi đóng mở, hướng chuyển động của thanh ram vuông góc với hướng dòng chảy trung bình.So với van chặn, việc đóng mở van cổng tiết kiệm sức lao động.

5. Nó có thể được sử dụng để xả nước thải giúp cổng không bị gỉ.

Các vấn đề cần chú ý

Không thể sử dụng van đệm liên kết đàn hồi nằm ngoài phạm vi được nhà sản xuất khuyến nghị.Các cảnh báo một phần sau đây không phải là tất cả, nhưng sẽ giúp ích cho một số vấn đề của ứng dụng.

1. Không được lắp van bịt kín đàn hồi trên đường ống có áp suất làm việc lớn hơn áp suất danh định.

2. Van bịt kín đàn hồi không được sử dụng trên đường ống co lại trừ khi nó được nhà sản xuất khuyến nghị hoặc chứng minh đặc biệt.

3. Van cổng có chỗ ngồi đàn hồi không được tiếp xúc với nhiệt độ đóng băng.

4. Để tránh hư hỏng khi vận hành, mô-men xoắn hoạt động DN40 ~ DN100 không được lớn hơn 270N.m.DN125 ~ DN300 không quá 400 Nm DN350 ～ DN600 không quá 500N.m.

5. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4 ℃, phải cung cấp bảo vệ cách nhiệt;Khi nó được sử dụng làm van cuối, ống đồng hoặc áo khoác phải được sử dụng để sưởi ấm nhằm ngăn nhiệt độ thành ống thấp hơn 0 ℃.

6. Nghiêm cấm việc lắp đặt và sử dụng nó trên đường ống chịu rung động hoặc thay đổi nhanh chóng của nhiệt độ trung bình

7. Đường ống nối với van phải có điểm tựa cố định, hai mặt bích dùng để nối phải đồng tâm và song song với nhau để tránh ứng suất nối và làm hỏng sản phẩm van sau khi lắp van.

8. Bất kể nó được sử dụng ở đâu, van cổng con dấu đàn hồi cần phải được đặt trong nhà.Nếu cần đặt ngoài trời, van cần được bảo vệ khỏi gió, mưa và nắng.Trong điều kiện khí hậu lạnh hơn, nó phải được hoàn thiện để ngăn nước xâm nhập vào van và đóng băng, để ngăn ngừa hư hỏng của van đúc và ghế van đàn hồi.

Khi van cổng bịt kín đàn hồi được lắp đặt dưới rãnh, cần phải có các dụng cụ đặc biệt để vận hành van.Thanh truyền động được sử dụng như một tay cầm vận hành thông thường.Nắp truyền động được lắp trên van.Cần có một tay cầm vận hành dài.

Nắp hộp truyền động có thể dễ dàng vận hành từ hầm chứa bằng cần vận hành, và kích thước vòm phải thuận tiện cho việc tháo nắp van và các bộ phận bên trong để sửa chữa.

Lắp đặt trên mặt đất: khi van được lắp đặt trên mặt đất phải bố trí đường ống dẫn để tránh làm hỏng van.Không thể lắp đặt van trên đường ống được bố trí không trật tự.

Kích thước
