Thông tin chi tiết sản phẩm:
Thanh toán:
|

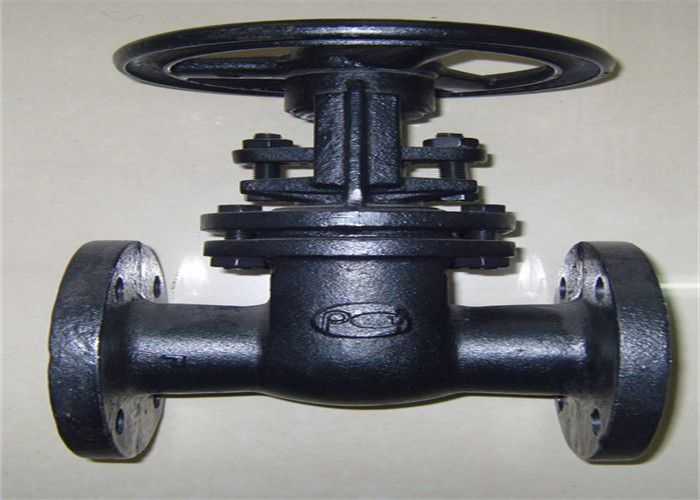

| tên sản phẩm: | Van cổng mặt bích | Sức ép: | Áp suất trung bình |
|---|---|---|---|
| Phương tiện truyền thông: | Nước, dầu | Tiêu chuẩn: | ĐIST |
| Vật liệu cơ thể: | Gang thép | Màu sắc: | Yêu cầu của khách hàng Đen |
| Sự liên quan: | Kết thúc mặt bích | Kích thước: | DN50 ~ DN400 |
| Loại hình: | thân cây vươn lên | Nhiệt độ của môi trường: | Nhiệt độ trung bình |
| Điểm nổi bật: | Tiêu chuẩn gost 4 van cổng mặt bích,ghế đồng 4 van cổng mặt bích,van cổng dn200 mặt bích |
||
Van có thể được sử dụng để đóng mở trên các đường ống và thiết bị có môi chất không ăn mòn, và thường không dùng để điều tiết.
Van quay đai ốc trụ van bằng cách quay tay quay làm cho trục van chuyển động lên xuống, truyền động cho ram lên hoặc hạ xuống và làm dịch chuyển thẳng vuông góc với chất lỏng để đạt được mục đích đóng mở.
1. Hình dạng đơn giản, quy trình sản xuất tốt, phạm vi ứng dụng rộng rãi và dễ dàng cài đặt.
2. Sức cản của chất lỏng là nhỏ.Kênh môi chất bên trong thân van của van cổng thẳng.Môi chất không thay đổi hướng dòng chảy khi chảy qua van cổng nên lực cản dòng chảy nhỏ.
3. Môi chất có thể chảy theo bất kỳ hướng nào từ cả hai phía của van cổng, có thể được nối hoặc cắt
| DN | L | D | D1 | D2 | D3 | bf | Z-Φd | Hmin | Hmax | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238,6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862,5 | 1159,5 | 350 |
