A105 Van cổng mặt bích bằng thép rèn Áp suất 1.6 / 2.5 / 4.0 / 6.4mpa Thân tăng Dn150

Tất cả sản phẩm

Van cổng mặt bích (38)

Van cầu mặt bích (26)

Van kiểm tra xoay mặt bích (27)

Van bi nổi (29)

Van bướm mặt bích (31)

Van lọc Y (33)

Van bướm wafer (27)

Van bảo vệ nước (16)

Van kiểm tra thang máy (10)

Van chống cháy (25)

Van nước bằng đồng thau (25)

Van khí mặt bích (9)

Chứng nhận

Trung Quốc China • Yuanda Valve Group Co., Ltd. Chứng chỉ

Tôi trò chuyện trực tuyến bây giờ

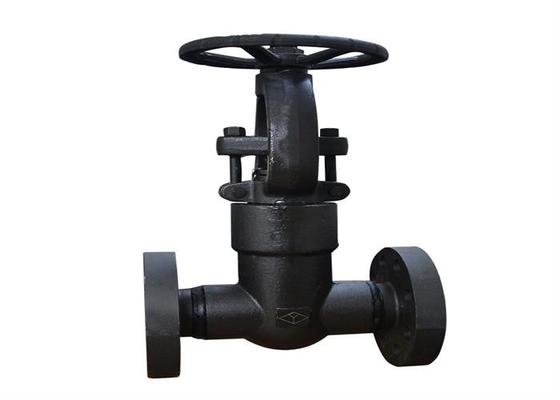

A105 Van cổng mặt bích bằng thép rèn Áp suất 1.6 / 2.5 / 4.0 / 6.4mpa Thân tăng Dn150

A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

Hình ảnh lớn : A105 Van cổng mặt bích bằng thép rèn Áp suất 1.6 / 2.5 / 4.0 / 6.4mpa Thân tăng Dn150

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Yuancheng
Số mô hình:	A105 Z41H

Thanh toán:

Số lượng đặt hàng tối thiểu:	100 CÁI
Giá bán:	Negotiable
chi tiết đóng gói:	hộp gỗ 1200 * 1100 * 1100
Thời gian giao hàng:	5-8 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	100000 chiếc mỗi năm

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Van cổng mặt bích	Kích thước:	1/2 "~ 2"
Loại hình:	os & y, thân cây tăng	Trung bình:	Dầu khí
Vật liệu cơ thể:	Thép carbon	Màu sắc:	Yêu cầu của khách hàng
Sự liên quan:	Kết thúc mặt bích	Sức ép:	Áp suất cao
Điểm nổi bật:	Van cổng mặt bích thép rèn a105 , van cổng mặt bích thép rèn dầu , van cổng mặt bích dn150

Thép rèn A105 Áp suất cao 1.6 / 2.5 / 4.0 / 6.4 Mpa Van cổng mặt bích thân tăng

Cách sử dụng

Van cổng thép rèn dùng để chỉ van cổng có thân van chịu áp lực và nắp ca-pô được rèn.Hướng chuyển động của các bộ phận đóng mở của van cổng thép rèn vuông góc với hướng chất lỏng.Van cổng thép rèn chỉ có thể đóng mở hoàn toàn và không thể điều chỉnh hoặc tiết lưu;Dòng van này chủ yếu được sử dụng trong ngành dầu khí, hóa chất, trạm điện và các ngành công nghiệp khác để cắt hoặc nối đường ống và duy trì hoạt động bình thường của hệ thống.

nguyên tắc làm việc

Đóng van: quay tay quay hoặc thiết bị dẫn động khác theo chiều kim đồng hồ, đai ốc thanh van dẫn động thanh van đi xuống để đóng van.

Mở van: quay tay quay hoặc thiết bị dẫn động khác ngược chiều kim đồng hồ, đai ốc thanh van dẫn động thanh van lên trên để mở van.

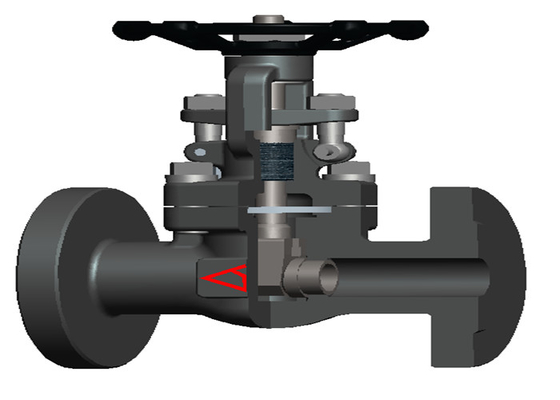

Đặc điểm cấu trúc

1. con dấu thân van được thực hiện thông qua thiết kế con dấu kép của bao bì + con dấu trên.
2 thanh van và thanh ram được kết nối theo cấu trúc chữ "t", dễ dàng lắp đặt.Ngoài ra, đầu thanh van được thiết kế hình cầu, để khi đóng van, thanh van và ram tiếp xúc với nhau, có chức năng tự định tâm.
3, thân van sử dụng cấu trúc rãnh để nhận ra hướng dẫn hành trình ram, và ma sát giữa ram và vòng đệm của bệ van được giảm bớt trong quá trình đóng và mở.
4. Thân van và nắp ca-pô phải được nối với nhau bằng bề mặt rãnh và rãnh, có thể làm giảm độ giãn và biến dạng quá áp của miếng đệm kim loại quấn xoắn ốc dưới tải trước.
5 chân van sử dụng cấu trúc mở rộng để đảm bảo phù hợp nhỏ gọn và hiệu quả.
6 khớp chuyển động được kết nối bằng bu lông, đai ốc và chốt.Nó có những ưu điểm là lắp đặt thuận tiện, cấu trúc đơn giản, ổn định mạnh mẽ và tuổi thọ lâu dài.

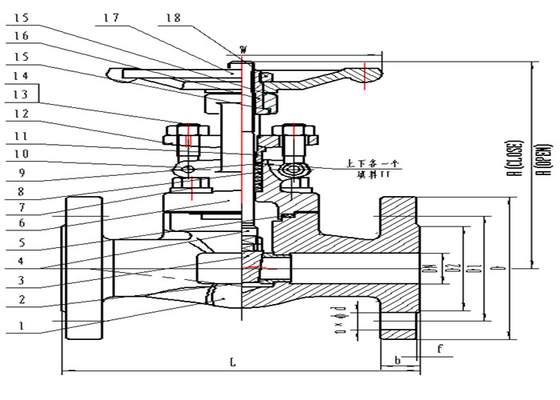

Chất liệu của các bộ phận chính

Không.	Tên	Vật chất
1	Thân hình	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
2	Ghế	2Cr13 / STL				A182 F304 / STL		A182 F316 / STL	A182 F304L / STL	A182 F316L / STL
3	Đĩa	2Cr13 / STL				A182 F304 / STL		A182 F316 / STL	A182 F304L / STL	A182 F316L / STL
4	Thân cây	1Cr13				A276 304		A276 316	A276 304L	A276 316L
5	miếng đệm	201 + Graphit dẻo / 304 + Graphit dẻo
6	Ca bô	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
7	chớp	A193 B7	A193 B7	A193 B16	A193 B16	A193 B8		A193 B8M	A193 B8M	A193 B8M
số 8	đóng gói	Than chì dẻo
9	đóng gói	Bao bì dây thép (304 + than chì dẻo)
10	ghim	45
11	Đóng gói tuyến	2Cr13	2Cr13	2Cr13	2Cr13	A276 304		A276 316	A276 304L	A276 316L
12	Đóng gói tấm ép	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
13	Hạt	A194 2H	A194 2H	A194 2H	A194 2H	A194 8 triệu		A194 8 triệu	A194 8 triệu	A194 8 triệu
14	chớp	A193 B7	A193 B7	A193 B7	A193 B7	A193 B8		A193 B8M	A193 B8M	A193 B8M
15	miếng chêm	65 triệu
16	Thân hạt	35 / 1Cr13
17	tay quay	sắt dễ uốn
18	Đai ốc khóa	A194 2H					A194 8 triệu

Phạm vi nhiệt độ và môi trường có thể áp dụng của vật liệu vỏ

Vật liệu cơ thể	A105N	A350 LF2	A182 F11 / F22	A182 F304 / F316	A182 F304L	A182 F316L
thời tiết thích hợp (℃)	-29 ～ 425	-46 ～ 345	-29 ～ 538	-29 ～ 538	-29 ～ 425	-29 ～ 450
vừa phải	Nước, hơi nước, dầu, v.v.	Nhiệt độ thấp, nước, hơi nước, sản phẩm dầu, khí tự nhiên, v.v.	Nước, hơi nước, các sản phẩm dầu, khí tự nhiên, v.v.	Nước, hơi nước, các sản phẩm dầu, khí tự nhiên, v.v.

Chú ý: khi môi chất dễ cháy, nổ thì phải hạn chế nhiệt độ làm việc của hệ thống đường ống.

Kích thước kết nối chính và kích thước tổng thể

DN15 ～ DN50, PN16Kích thước kết nối chính và kích thước ranh giới của van cổng mặt bích thép rèn
DN	L	D	D1	D2	b	f	n-φd	H (ĐÓNG)	H (MỞ)	W
15	130	95	65	45	16	2	4-14	142	158	100
20	150	105	75	58	18	2	4-14	144	159,5	100
25	160	115	85	68	18	2	4-14	170	191	120
32	180	140	100	78	18	2	4-18	199	255,5	160
40	200	150	110	88	18	2	4-18	214	248	160
50	250	165	125	102	18	2	4-18	244,5	286,5	180

DN15 ～ DN50, PN25Kích thước kết nối chính và kích thước ranh giới của van cổng mặt bích thép rèn
NPS	L	D	D1	D2	b	f	n-φd	H (ĐÓNG)	H (MỞ)	W
1/2	130	95	65	45	16	2	4-14	142	158	100
3/4	150	105	75	58	18	2	4-14	144	159,5	100
1	160	115	85	68	18	2	4-14	170	191	120
1-1 / 4	180	140	100	78	18	2	4-18	199	255,5	160
1-1 / 2	200	150	110	88	18	2	4-18	214	248	160
2	250	165	125	102	20	2	4-18	244,5	286,5	180

DN15 ～ DN50, PN40Kích thước kết nối chính và kích thước ranh giới của van cổng mặt bích thép rèn
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H (ĐÓNG)	H (MỞ)	W
1/2	130	95	65	45	40	16	2	4	4-14	142	158	100
3/4	150	105	75	58	51	18	2	4	4-14	144	159,5	100
1	160	115	85	68	58	18	2	4	4-14	170	191	120
1-1 / 4	180	140	100	78	66	18	2	4	4-18	199	255,5	160
1-1 / 2	200	150	110	88	76	18	3	4	4-18	214	248	160
2	250	165	125	102	88	20	3	4	4-18	244,5	286,5	180

DN15 ～ DN50, PN63Kích thước kết nối chính và kích thước ranh giới của van cổng mặt bích thép rèn
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H (ĐÓNG)	H (MỞ)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159,5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1 / 4	230	155	110	78	66	26	2	4	4-22	199	255,5	160
1-1 / 2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	180	135	102	88	26	3	4	4-22	244,5	286,5	180

DN15 ～ DN50, PN100Kích thước kết nối chính và kích thước ranh giới của van cổng mặt bích thép rèn
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H (ĐÓNG)	H (MỞ)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159,5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1 / 4	230	155	110	78	66	26	2	4	4-22	199	255,5	160
1-1 / 2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	195	145	102	88	30	3	4	4-26	244,5	286,5	180
