Thông tin chi tiết sản phẩm:
Thanh toán:
|

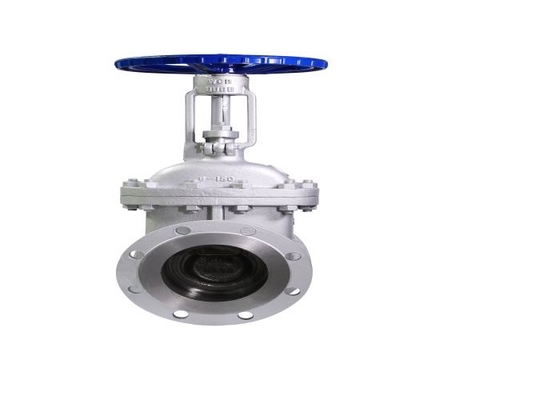

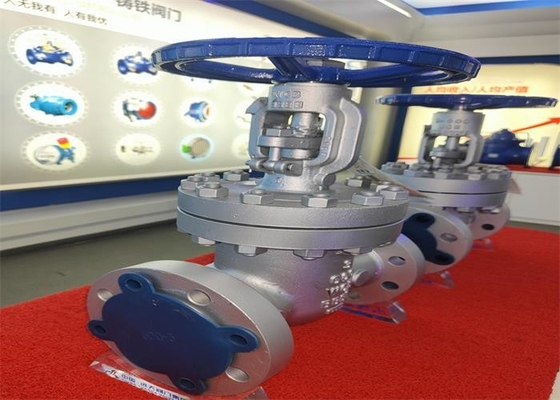

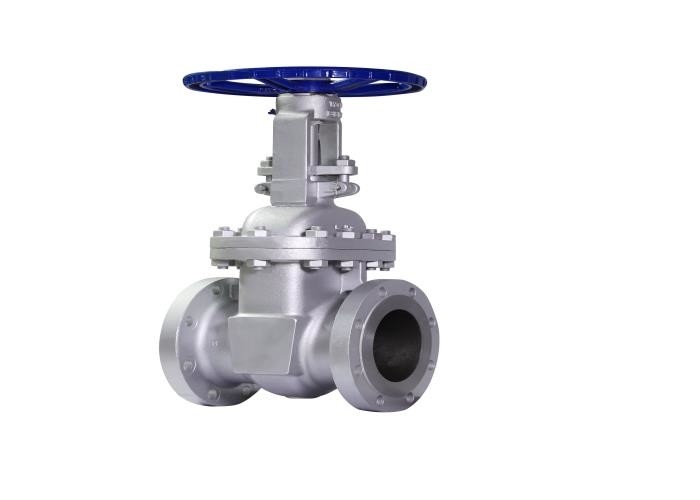

| Tên sản phẩm: | Van cổng mặt bích | Kích thước: | DN50-DN600 |
|---|---|---|---|
| Sự liên quan: | Kết thúc mặt bích | Màu sắc: | Yêu cầu của khách hàng, màu trắng |
| Vật liệu cơ thể: | Thép carbon | Phương tiện truyền thông: | Nước, Dầu, Khí |
| Nhiệt độ của môi trường: | Nhiệt độ trung bình, nhiệt độ bình thường | Loại hình: | os & y, thân cây tăng |
| Điểm nổi bật: | van cổng dầu mặt bích api,van cổng dầu nước mặt bích 150lb,van cổng mặt bích dn125 |
||
1. van được kết nối với mặt bích;
2. van bao gồm thân van, nắp ca-pô, cổng, thanh van, bánh xe và các bộ phận khác.Bằng cách xoay bánh xe tay,
Thanh van tăng lên hoặc hạ xuống, do đó dẫn động ram tăng hoặc giảm, tạo ra chuyển dịch thẳng vuông góc với chất lỏng,
Để đạt được mục đích của việc mở và đóng cửa.
① Được phép tháo tay quay khi van ở vị trí mở hoàn toàn;
② Chất độn có thể được thay thế bằng các vật liệu và cấu trúc khác nhau tùy theo nhu cầu của khách hàng;
③ Miếng đệm ở giữa sử dụng miếng đệm bằng kim loại, có hiệu suất niêm phong tốt hơn và tuổi thọ lâu hơn, và có thể được tháo rời và sử dụng nhiều lần;
④ Đường ray dẫn hướng tích hợp bên trong thân van có thể đảm bảo rằng thanh ram vẫn nằm ở giữa ở bất kỳ vị trí nào khi mở và đóng
⑤ Độ bền kết nối giữa thanh van và ram vượt quá độ bền của ren thanh van;
⑥ Thanh chống xả van được thiết kế với bề mặt làm kín phía trên hình nón, gần với nắp van khi van được mở hoàn toàn;
⑦ Cổng nêm đàn hồi có thể bù lại sự biến dạng bề mặt của vòng đệm và sự biến dạng của thân van do ứng suất đường ống gây ra;
Vòng đệm chân van được lắp đặt bằng phương pháp hàn kín, có thể hàn các bề mặt làm kín bằng các vật liệu khác nhau tùy theo yêu cầu của khách hàng.
1. van phải được lưu trữ trong kho khô và không được lưu trữ ngoài trời.
2. để lưu trữ lâu dài, nó nên được bảo trì thường xuyên.
3. van có thể được cài đặt trên bất kỳ đường ống nào.
4. thử nghiệm áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt sau khi nó đáp ứng các yêu cầu.
5. làm sạch đường ống và khoang van trước khi lắp đặt.
6. bánh xe tay sẽ không được sử dụng để nâng.
7. sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
8. các điều kiện hoạt động phải phù hợp với các yêu cầu trong đặc điểm kỹ thuật hoạt động.
9. quay tay quay theo chiều kim đồng hồ để đóng, và ngược lại để mở.
| Loại hình | DN | L | D | D1 | D2 | bf | Z-Фd | Htối đa | Hmin | D0 | |||
| API (B) Z40H-150LB | 2 " | 51 | 178 | 150 | 120,7 | 92．1 | 17,5-2 | 4-Ф19 | 390 | 330 | 200 | ||
| 2 1/2 " | 64 | 190 | 180 | 139,7 | 105 | 20,7-2 | 4-Ф19 | 435 | 350 | 200 | |||
| 3 " | 77 | 203 | 190 | 152.4 | 127 | 22,3-2 | 4-Ф19 | 510 | 410 | 240 | |||
| 4" | 102 | 229 | 230 | 190,5 | 157 | 22,3-2 | 8-Ф19 | 580 | 465 | 280 | |||
| 5 " | 127 | 254 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22,2 | 660 | 515 | 280 | |||
| 6 " | 153 | 267 | 280 | 241,3 | 216 | 23,9-2 | 8-Ф22,2 | 775 | 610 | 320 | |||
| số 8" | 204 | 292 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 965 | 745 | 360 | |||
| 10 " | 254 | 330 | 405 | 362 | 323,8 | 28,6-2 | 12-Ф25,4 | 1165 | 890 | 400 | |||
| 12 " | 305 | 356 | 485 | 431,8 | 381 | 30,2-2 | 12-Ф25,4 | 1370 | 1040 | 450 | |||
| 14 " | 337 | 381 | 535 | 476,3 | 412,8 | 33,4-2 | 12-Ф28,5 | 1545,5 | 1181,5 | 560 | |||
| 16 " | 388 | 406 | 595 | 539,8 | 469,9 | 35-2 | 16-Ф28,5 | 1744 | 1326 | 560 | |||
| 18 " | 439 | 432 | 635 | 577,9 | 533.4 | 38,1-2 | 16-Ф31,8 | Năm 1930 | 1440 | 640 | |||
| 20 " | 489 | 457 | 700 | 635 | 584,2 | 41,3-2 | 20-Ф31,8 | 2135 | 1597 | 640 | |||
| 24 " | 591 | 508 | 815 | 749,3 | 692,2 | 46,1-2 | 20-Ф35 | 2531 | 1906,5 | 720 | |||
