Thông tin chi tiết sản phẩm:
Thanh toán:
|

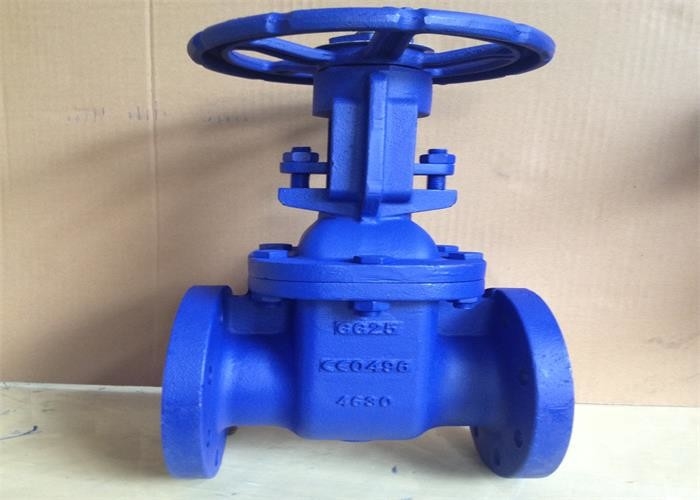

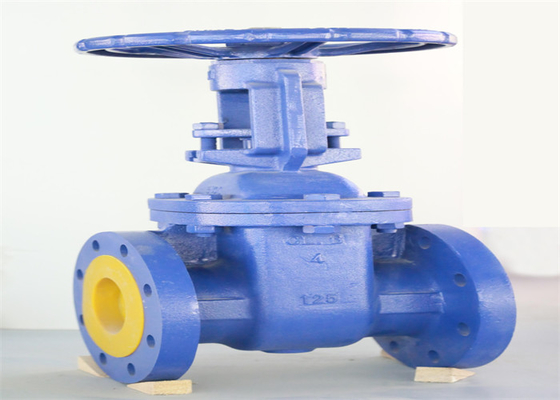

| Tên sản phẩm: | Van cổng mặt bích | Màu sắc: | Yêu cầu của khách hàng, màu xanh lam |
|---|---|---|---|
| Tiêu chuẩn thiết kế: | BS EN 1171 | Loại hình: | os & y, thân cây tăng |
| Trung bình: | dầu nước | Sự liên quan: | Kết thúc mặt bích |
| Kích thước: | DN50-300 | Vật chất: | Sắt dẻo; Gang thép |
| Sức ép: | Áp suất trung bình | Nhiệt độ của môi trường: | Nhiệt độ trung bình |
| Điểm nổi bật: | van cổng tiêu chuẩn bs với mặt bích,van cổng dn80 có mặt bích,van cổng dn80 mặt bích |
||
Van có thể được sử dụng để đóng mở trên đường ống và thiết bị có môi chất không ăn mòn, và nói chung nó không được sử dụng để điều tiết.
Thân chính được làm bằng gang xám, và nhiệt độ áp dụng cho niêm phong đồng là -10 ℃ ~ 200 ℃;Môi trường áp dụng: nước và hơi nước.
Nhiệt độ áp dụng của phớt sắt là -10 ℃ ~ 100 ℃;Môi chất áp dụng: dầu chung.
1. hình dạng đơn giản, khả năng sản xuất tốt, phạm vi ứng dụng rộng rãi và cài đặt dễ dàng.
2. cấu trúc hợp lý và nhỏ gọn, khối lượng nhỏ, và miếng đóng (RAM) sử dụng cấu trúc hình nêm, có thể tự động bù lại sự biến dạng của thân van gây ra bởi tải trọng hoặc nhiệt độ bất thường trong quá trình hoạt động, và niêm phong an toàn và đáng tin cậy.
3. môi chất có thể chảy theo bất kỳ hướng nào từ cả hai phía của van cổng để đạt được mục đích kết nối hoặc ngắt kết nối.
1. van được kết nối với mặt bích;
2. van bao gồm thân van, nắp ca-pô, cổng, thanh van, bánh xe và các bộ phận khác.Bằng cách xoay bánh xe tay,
Thanh van tăng lên hoặc hạ xuống, do đó dẫn động ram tăng hoặc giảm, tạo ra chuyển dịch thẳng vuông góc với chất lỏng,
Để đạt được mục đích của việc mở và đóng cửa.
| Có thể thất bại | Nguyên nhân thất bại | Phương pháp loại bỏ |
| Rò rỉ bề mặt niêm phong | 1. bụi bẩn và các vật thể khác được trộn lẫn giữa các bề mặt làm kín. | 1 làm sạch bụi bẩn trên bề mặt niêm phong. |
| 2. bề mặt niêm phong bị hư hỏng. | 2. sửa lại bề mặt niêm phong. | |
| Đóng gói rò rỉ | 1. nắp đóng gói không được nén chặt. | 1. siết chặt các đai ốc đồng đều để nén bao bì. |
| 2. đóng gói không đủ. | 2. thêm chất độn. | |
| 3. đóng gói thất bại. | 3. thay thế bằng bao bì mới. | |
| Rò rỉ bề mặt làm kín kết nối mặt bích | 1. bu lông mặt bích không được siết chặt hoặc độ chặt không đồng đều | 1. siết chặt các bu lông đều và đối xứng. |
| 2. bề mặt niêm phong kết nối bị hỏng | 2. hoàn thiện lại bề mặt làm kín mặt bích. |
| DN (mm) | DN | L | D | D1 | D2 | b | f | zd | D0 | Hmin | Hmax |
| 50 | 2 " | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2 " | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3 " | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5 " | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6 " | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | số 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10 " | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12 " | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
