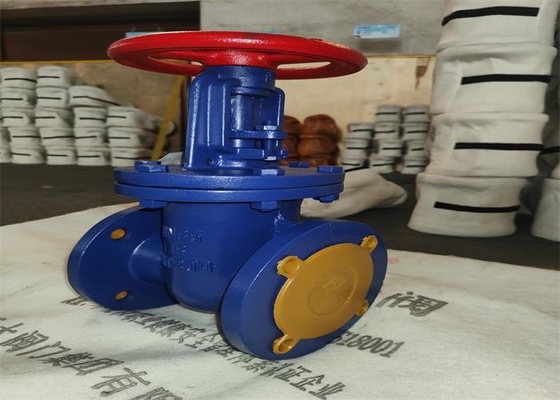

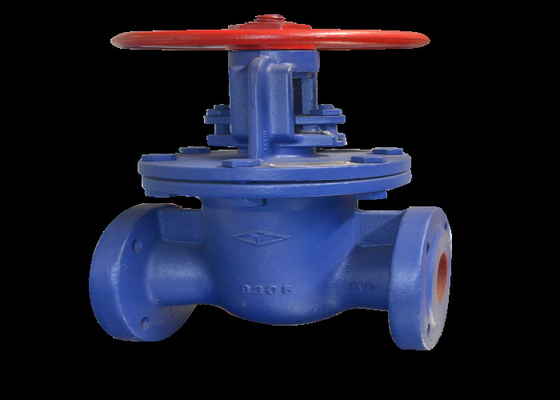

Gang đúc tiêu chuẩn Trung Quốc Rising Stem Kim loại Van cổng mặt bích

Cách sử dụng:

Sản phẩm được sử dụng để đóng mở thiết bị hoặc đường ống dẫn;Không được phép điều chỉnh

Cấu trúc và nguyên tắc hoạt động

1. van được kết nối bằng mặt bích và tuân theo tiêu chuẩn gb / t 12232.Van có cấu tạo chủ yếu là thân van, cửa van, thanh van, nắp van, đai ốc thanh van, tay quay và các bộ phận khác.

2. van quay đai ốc thân van bằng cách quay bánh xe tay để làm cho thân van chuyển động lên xuống, để truyền động cho ram nâng lên hoặc hạ xuống, và tạo ra một chuyển dịch thẳng vuông góc với chất lỏng để đạt được mục đích mở. và đóng cửa.

Tính năng van

1. hình dạng đơn giản, khả năng sản xuất tốt, phạm vi ứng dụng rộng rãi và cài đặt dễ dàng.
2. cấu trúc hợp lý và nhỏ gọn, khối lượng nhỏ, và miếng đóng (RAM) sử dụng cấu trúc hình nêm, có thể tự động bù lại sự biến dạng của thân van gây ra bởi tải trọng hoặc nhiệt độ bất thường trong quá trình hoạt động, và niêm phong an toàn và đáng tin cậy.
3. môi chất có thể chảy theo bất kỳ hướng nào từ cả hai phía của van cổng để đạt được mục đích kết nối hoặc ngắt kết nối.

Các lưu ý trong bảo quản, cài đặt và sử dụng

1. van phải được lưu trữ trong kho khô và không được lưu trữ ngoài trời.
2. để lưu trữ lâu dài, nó nên được bảo trì thường xuyên.
3. van có thể được cài đặt trên bất kỳ đường ống nào.
4. thử nghiệm áp suất phải được thực hiện trước khi lắp đặt, và chỉ có thể tiến hành lắp đặt sau khi nó đáp ứng các yêu cầu.
5. làm sạch đường ống và khoang van trước khi lắp đặt.
6. bánh xe tay sẽ không được sử dụng để nâng.
7. sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
8. các điều kiện hoạt động phải phù hợp với các yêu cầu trong đặc điểm kỹ thuật hoạt động.
9. xoay bánh xe theo chiều kim đồng hồ để đóng, và ngược lại để mở

Phác thảo và kết nối phép đo
