| tên sản phẩm: | Van kiểm tra xoay mặt bích | Kích thước cổng: | DN50 ~ DN500 |
|---|---|---|---|
| Sức ép: | 1,6 MPa | Quyền lực: | Không |
| Vật chất: | Iron; Bàn là; Ductile iron Sắt dẻo | Kết cấu: | Kiểm tra, Swing |
| Phương tiện truyền thông: | Nước uống | Màu sắc: | Yêu cầu của khách hàng, màu xanh lam |
| Điểm nổi bật: | Van một chiều mặt bích dn500,van một chiều mặt bích ống đứng,van một chiều mặt bích tiêu chuẩn gb |
||
Mục đích của van này là ngăn môi chất trên tất cả các loại đường ống hoặc thiết bị khỏi dòng ngược, và nó được sử dụng để đóng mở một chiều

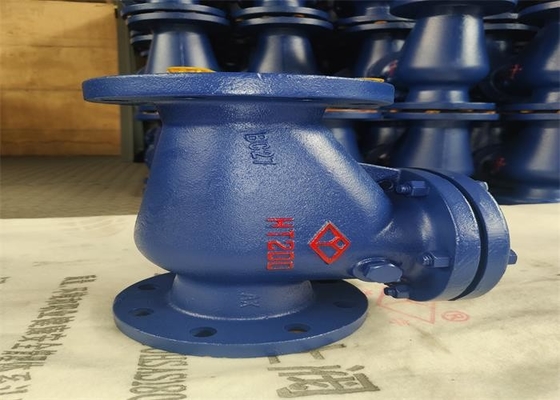

1. Van này là van một chiều xoay bằng sắt kết nối mặt bích phù hợp với tiêu chuẩn gb / t 13932.

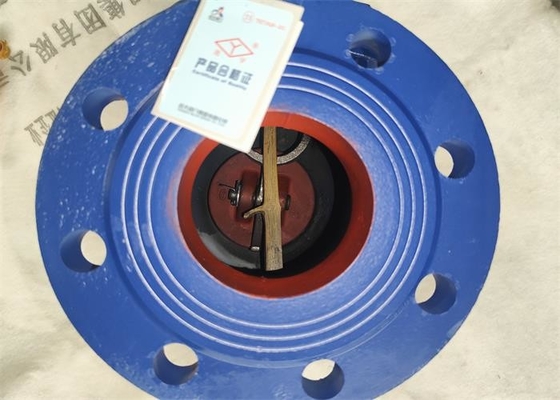

2. Van này có cấu tạo gồm thân van, nắp van, đĩa van, cần gạt và trục gạt và các bộ phận khác.Van này có thể tự động ngăn dòng chảy ngược của chất lỏng.Đĩa van của van này được mở ra dưới tác dụng của áp suất chất lỏng, và chất lỏng chảy từ phía đầu vào sang phía đầu ra.Khi áp suất đầu vào thấp hơn áp suất đầu ra, đĩa van tự động đóng lại dưới tác động của chênh lệch áp suất chất lỏng, trọng lực của chính nó và các yếu tố khác để ngăn chặn dòng chảy ngược trung bình.
| Loại hình | Trên danh nghĩa | kích thước (mm) | ||||||
| DN | L | H | D | D1 | D2 | BF | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4 * 19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4 * 19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4 * 19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8 * 19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8 * 19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8 * 19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8 * 23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12 * 23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12 * 28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12 * 28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16 * 28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16 * 31 | |
| Tên bộ phận | vật chất |
| Thân, Bonnet, Đĩa | QT450-10 / HT200 |
| Thân cây | QT450-10 |
| trục | 35, thép không gỉ |
| đóng gói | XB300 |
| trục chốt | 35, thép không gỉ |
| bu lông, đai ốc | 25/35 |
