Thông tin chi tiết sản phẩm:
Thanh toán:
|

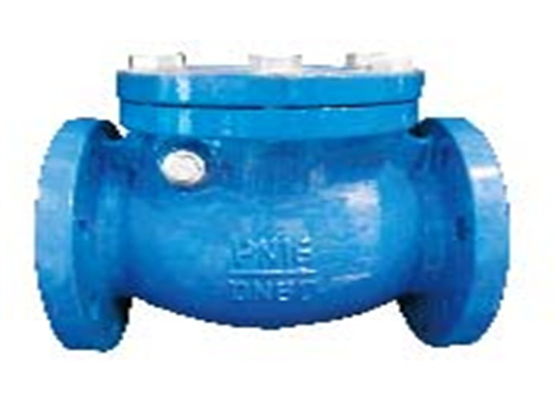

| tên sản phẩm: | Van kiểm tra xoay mặt bích | Sức ép: | Áp suất trung bình, áp suất thấp |
|---|---|---|---|
| màu sắc: | Yêu cầu của khách hàng, màu xanh lam | Sự liên quan: | Kết thúc mặt bích |
| Kích thước: | DN50 ~ DN200 | Đĩa: | GG25 |
| Vật liệu cơ thể: | GG25 | Trung bình: | Dầu khí |
| Điểm nổi bật: | Loại mặt bích van một chiều xoay dn50,loại mặt bích van một chiều xoay thép,van một chiều xoay mặt bích dn50 |
||
Cách sử dụng:
Van này chỉ được sử dụng để ngăn dòng chảy ngược của môi chất trên các đường ống hoặc thiết bị khác nhau và để đóng mở theo một chiều.
1. trước khi lắp ráp, hãy kiểm tra xem các bộ phận có đủ tiêu chuẩn hay không.Không thể lắp ráp các bộ phận ảnh hưởng đến hiệu suất dịch vụ
2. Các bu lông kết nối của đĩa van và bộ điều chỉnh được siết chặt bằng chất siết bu lông
3. Khoang bên trong của thân van phải được làm sạch, và các bu lông kết nối mặt bích phải được đối xứng và siết chặt dần dần
4.Sau khi lắp ráp, sản phẩm sẽ được đóng mở linh hoạt mà không bị kẹt
5. Thử nghiệm áp suất của toàn bộ máy phải đáp ứng các yêu cầu của GB / T1 39 2 7
6. Khoang bên trong của van và bề mặt tiếp xúc với môi chất phải được sơn lớp sơn lót màu đỏ, và bề mặt tổng thể của van phải được sơn bằng sơn màu xám trung bình
| Đường kính danh nghĩa | DN50 ~ DN200 | |
| Áp suất định mức | 1,6 Mpa | |
| Nhiệt độ thích hợp | nhiệt độ ≤ 200 ℃ | |
| Kiểm tra áp lực | Kiểm tra con dấu (nước) | 1,8 mpa |
| Kiểm tra Shell (nước) | 2,4 mpa | |
| Phương tiện phù hợp | dầu hơi nước | |
| DN | L | D | D1 | D2 | b | f | Z * φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4 * 19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4 * 19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8 * 19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8 * 19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8 * 19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8 * 23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12 * 23 | 275 |
