Thông tin chi tiết sản phẩm:
Thanh toán:
|

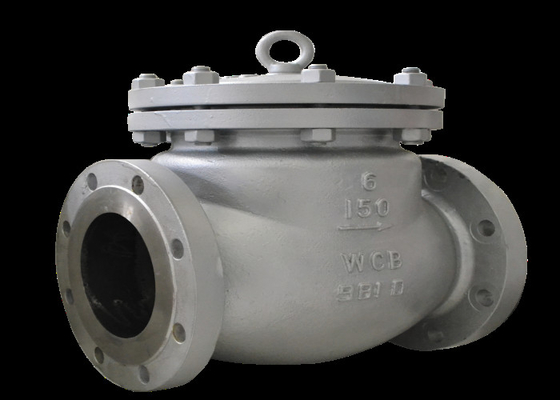

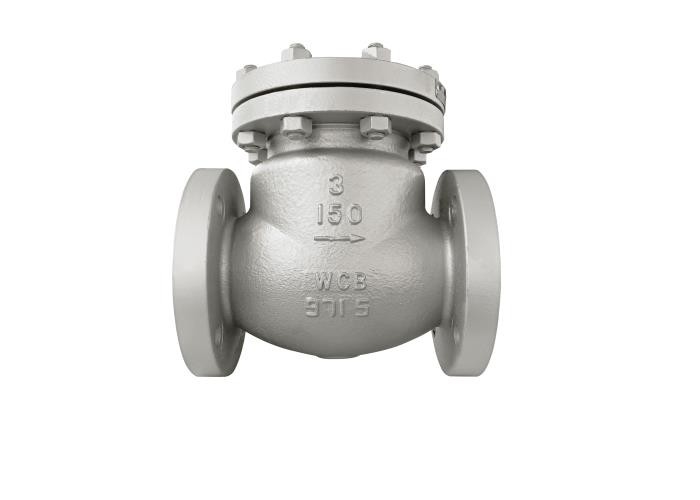

| tên sản phẩm: | Van kiểm tra xoay | màu sắc: | Yêu cầu của khách hàng, màu xám |
|---|---|---|---|
| Tiêu chuẩn: | API | Vật liệu cơ thể: | Thép carbon |
| Sự liên quan: | Kết thúc mặt bích, RF | Kích thước: | DN50-300 |
| Sức ép: | Áp suất trung bình, Class150LB ~ Class2500LB | Nhiệt độ của môi trường: | Nhiệt độ trung bình, nhiệt độ cao |
| Điểm nổi bật: | van một chiều xoay mặt bích bằng thép đúc,van một chiều xoay mặt bích 3 inch,van một chiều xoay mặt bích 3 inch |
||
Van có cấu tạo gồm thân van, nắp van, đĩa van, cần gạt và các bộ phận khác.Đĩa van có thể tự động ngăn chất lỏng chảy ngược.Đĩa van của van được mở ra dưới tác dụng của áp suất chất lỏng, chất lỏng chảy từ phía đầu vào sang phía đầu ra.Khi áp suất đầu vào thấp hơn áp suất đầu ra, đĩa van sẽ tự động đóng lại dưới tác động của chênh lệch áp suất chất lỏng, trọng lực của chính nó và các yếu tố khác để ngăn môi chất chảy ngược trở lại.
| kích thước | L | D | D1 | D2 | bf | Z-Фd | H |
| 2 ＂ | 203 | 150 | 120,7 | 92．1 | 17,5-2 | 4-Ф19 | 150 |
| 2,5 ＂ | 216 | 180 | 139,7 | 105 | 20,7-2 | 4-Ф19 | 168 |
| 3 ＂ | 241 | 190 | 152.4 | 127 | 22,3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22,3-2 | 8-Ф19 | 233 |
| 5 ＂ | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22,2 | 253 |
| 6 ＂ | 356 | 280 | 241,3 | 216 | 23,9-2 | 8-Ф22,2 | 297 |
| số 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 334 |
| 10 ＂ | 622 | 405 | 362 | 323,8 | 28,6-2 | 12-Ф25,4 | 395 |
| 12 ＂ | 698 | 485 | 431,8 | 381 | 30,2-2 | 12-Ф25,4 | 451 |
| tên bộ phận | một phần vật liệu |
| cơ thể, nắp ca-pô, Giá đỡ, rocker | ASTM A216 WCB |
| Chốt hình trụ | ASTM A276 410 |
| Đĩa | ASTM A105 / ASTM A216 WCB |
| Các lỗi có thể xảy ra | Nguyên nhân thất bại | Phương pháp loại bỏ |
| Rò rỉ bề mặt làm kín mặt bích |
1. Bu lông không được siết chặt. 2. Miếng đệm bị hỏng hoặc bị lỗi. |
1. Siết chặt các bu lông đều và đối xứng. 2. Thay thế miếng đệm. |
| Rò rỉ bề mặt niêm phong |
1. Bụi bẩn và các chất khác được trộn lẫn giữa các bề mặt làm kín. 2. Bề mặt làm kín bị hư hỏng. |
1 làm sạch bề mặt niêm phong. 2. Cắt xén bề mặt làm kín hoặc thay thế các bộ phận. |
Thiết kế và sản xuất: Van kiểm tra mặt bích, vấu, hàn đối đầu và hàn đối đầu API 594-2017
· Chiều dài cấu trúc: Van kiểm tra mặt bích, vấu, hàn đối đầu và hàn đối đầu API 594-2017
· Đầu kết nối: Chiều dài cấu trúc van ASME b16.5-2017
· Kiểm tra và thử nghiệm: Kiểm tra và thử nghiệm API 598-2016 của van
· Đánh giá nhiệt độ áp suất: van hàn và ren mặt bích ASME B16.34
