Thông tin chi tiết sản phẩm:
Thanh toán:
|

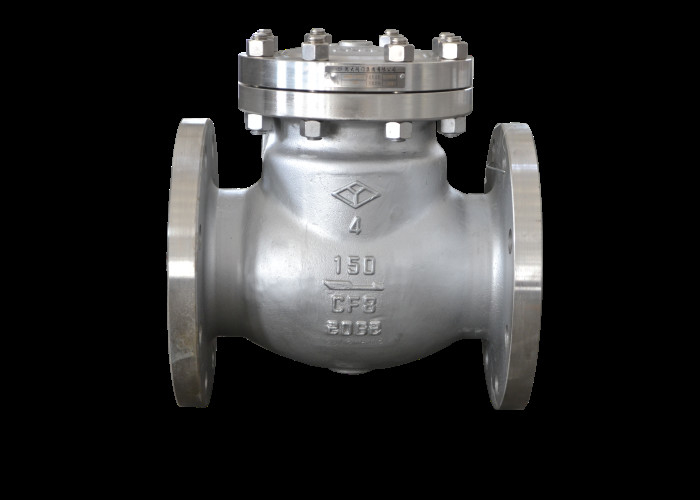

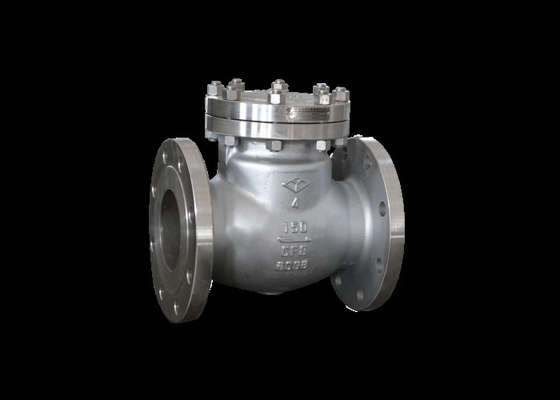

| tên sản phẩm: | Van kiểm tra xoay | màu sắc: | Yêu cầu của khách hàng |
|---|---|---|---|
| Phương tiện truyền thông: | Nước, dầu, hơi nước | Vật liệu cơ thể: | Thép không gỉ |
| Sự liên quan: | Kết thúc mặt bích, RF | Nhiệt độ làm việc: | -29 ℃ ~ 425 ℃ |
| Loại hình: | Lung lay | Sức ép: | 150LB |
| Điểm nổi bật: | Van một chiều xoay áp suất 150lb mặt bích,van một chiều xoay bằng thép không gỉ,van một chiều xoay mặt bích áp suất 150lb |
||
Van này chỉ được sử dụng để ngăn dòng chảy ngược của môi chất trên các đường ống hoặc thiết bị khác nhau và để đóng mở theo một chiều.
| kích thước | L | D | D1 | D2 | bf | Z-Фd | H |
| 2 ＂ | 203 | 152.4 | 120,7 | 92,1 | 19,5-1,6 | 4-Ф19 | 133 |
| 2,5 ＂ | 216 | 177,8 | 139,7 | 105 | 22,5-1,6 | 4-Ф19 | 152,5 |
| 3 ＂ | 241 | 190 | 152.4 | 127 | 24-1,6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1,6 | 8-Ф19 | 211 |
| 5 ＂ | 330 | 254 | 215,9 | 185,7 | 24-1,6 | 8-Ф22,2 | 232 |
| 6 ＂ | 356 | 279.4 | 241,3 | 216 | 25,5-16 | 8-Ф22,2 | 254 |
| số 8" | 495 | 342,9 | 298,5 | 270 | 29-1,6 | 8-Ф22,2 | 294 |
| Mặt bích kết thúc | ANSI B 16,5 |
| Mặt đối mặt | ASME B 16.1 |
| Thiết kế và sản xuất | ASME B 16,34 |
| Áp suất định mức | 150 LB |
| Thử nghiệm địa ngục (nước) | 3.0 mpa |
| Kiểm tra con dấu (nước) | 2,2 mpa |
| Nhiệt độ thích hợp | nhiệt độ ≤ 150 ℃ |
| Áp suất phù hợp | áp suất <150LB. |
| Phương tiện phù hợp | Nước, hơi nước, dầu và chất lỏng ăn mòn axit nitric |
1. Bảo quản, lắp đặt và hướng dẫn sử dụng 1. Van phải được bảo quản trong nhà kho khô ráo và các chế phẩm chống bụi và chống thấm nước phải được thực hiện.Nghiêm cấm lưu trữ ngoài trời.
2. Để lưu trữ lâu dài, nó phải được bảo trì thường xuyên.
3. Trước khi lắp đặt, kiểm tra mô hình và thông số kỹ thuật của van đã được kiểm tra áp suất có phù hợp không, làm sạch bên trong và bên ngoài của van, kiểm tra xem van có quay linh hoạt không và bề mặt làm kín có bị hư hỏng hay không.Sau khi xác nhận, có thể tiến hành cài đặt.
4. Đường ống hoặc thiết bị lắp van phải được xả hoặc làm sạch trước tiên để loại bỏ dầu, xỉ hàn và các đồ lặt vặt khác trong đường ống hoặc thiết bị để tránh làm xước bề mặt làm kín van.
5. Khi nạp và dỡ van bằng tay, không được phép loại bỏ nó.
6. Van thường được lắp đặt trên đường ống nằm ngang, và không thể được lắp đặt trên đường ống thẳng đứng.Lưu ý hướng dòng chảy trung bình phù hợp với hướng mũi tên trên thân van.
7. Thử nghiệm áp suất phải được thực hiện trước khi lắp đặt và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
8. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
9. Các điều kiện vận hành phải phù hợp với các yêu cầu trong đặc tính kỹ thuật hoạt động.
