Thông tin chi tiết sản phẩm:
Thanh toán:
|

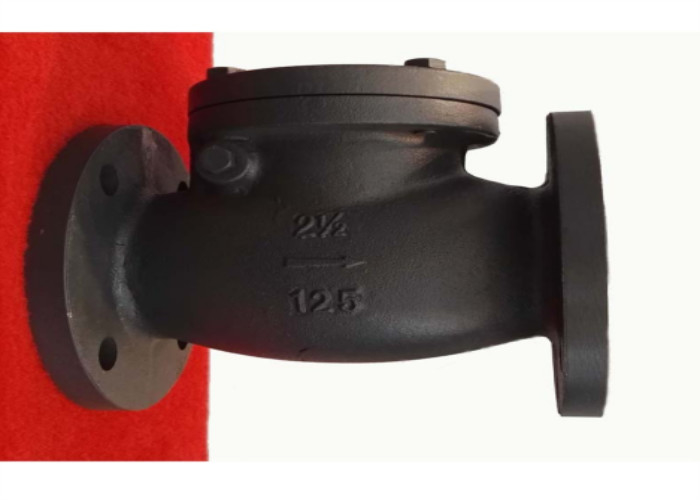

| tên sản phẩm: | Van kiểm tra xoay | màu sắc: | Yêu cầu của khách hàng, Đen / xám |
|---|---|---|---|
| Tiêu chuẩn: | API | Vật liệu cơ thể: | Sắt xám |
| Sự liên quan: | Kết thúc mặt bích, RF | Trung bình: | Dầu khí |
| Kết cấu: | Lung lay | Nhiệt độ của môi trường: | Nhiệt độ trung bình |
| Điểm nổi bật: | Van một chiều xoay 2 mặt bích,van kiểm tra xoay mặt bích đường ống,van kiểm tra xoay 2 mặt bích |
||
Nguyên tắc hành động
Van có cấu tạo gồm thân van, nắp van, đĩa van, cần gạt và các bộ phận khác.Đĩa van có thể tự động ngăn chất lỏng chảy ngược.Đĩa van của van được mở ra dưới tác dụng của áp suất chất lỏng, chất lỏng chảy từ phía đầu vào sang phía đầu ra.Khi áp suất đầu vào thấp hơn áp suất đầu ra, đĩa van sẽ tự động đóng lại dưới tác động của chênh lệch áp suất chất lỏng, trọng lực của chính nó và các yếu tố khác để ngăn môi chất chảy ngược trở lại.
kết nối đo lường
| kích thước | L | φ2 | φ1 | φ | Z-Фd | H |
| 2 ＂ | 203 | 152.4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5 ＂ | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3 ＂ | 241 | 190 | 152.4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5 ＂ | 330 | 254 | 215,9 | 127 | 8-Ф22,2 | 155 |
| 6 ＂ | 356 | 279.4 | 241,3 | 152.4 | 8-Ф22,2 | 167 |
| số 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22,2 | 200.3 |
| 10 ＂ | 622 | 406.4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12 ＂ | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Vật liệu cơ thể | HT200 |
| O-ring | ZHMn58-2-2 |
| Đĩa | HT200 |
| miếng đệm | 08 + Than chì dẻo |
| Thân cây | HT200 |
| Ca bô | HT200 |
1. Bảo quản, lắp đặt và hướng dẫn sử dụng 1. Van phải được bảo quản trong nhà kho khô ráo và các chế phẩm chống bụi và chống thấm nước phải được thực hiện.Nghiêm cấm lưu trữ ngoài trời.
2. Để lưu trữ lâu dài, nó phải được bảo trì thường xuyên.
3. Trước khi lắp đặt, kiểm tra mô hình và thông số kỹ thuật của van đã được kiểm tra áp suất có phù hợp không, làm sạch bên trong và bên ngoài của van, kiểm tra xem van có quay linh hoạt không và bề mặt làm kín có bị hư hỏng hay không.Sau khi xác nhận, có thể tiến hành cài đặt.
4. Đường ống hoặc thiết bị lắp van phải được xả hoặc làm sạch trước tiên để loại bỏ dầu, xỉ hàn và các đồ lặt vặt khác trong đường ống hoặc thiết bị để tránh làm xước bề mặt làm kín van.
5. Khi nạp và dỡ van bằng tay, không được phép loại bỏ nó.
6. Van thường được lắp đặt trên đường ống nằm ngang, và không thể được lắp đặt trên đường ống thẳng đứng.Lưu ý hướng dòng chảy trung bình phù hợp với hướng mũi tên trên thân van.
7. Thử nghiệm áp suất phải được thực hiện trước khi lắp đặt và chỉ có thể tiến hành lắp đặt nếu nó đáp ứng các yêu cầu.
8. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
9. Các điều kiện vận hành phải phù hợp với các yêu cầu trong đặc tính kỹ thuật hoạt động.
